【題目】小燈泡作為中學最常使用的電學元件之一，通常認為其電阻不隨溫度而發生變化，但在實際應用中其電阻并非定值�，F設計一個測量某種型號小燈泡I-U圖象的電路如圖甲，電源電壓恒為6V，滑動變阻器最大電阻30Ω。
（1）當開關S1，S2均閉合，滑片處于a端時，求電流表A1的示數；
（2）當開關S1閉合，S2斷開，滑片離a端1/3處時，電流表A2的示數0.2A，求此時小燈泡的電阻
（3）在開關S1閉合，S2斷開的情況下，某同學描繪出小燈泡I-U圖象如圖乙，求圖中C點對應的電路中滑動變阻器消耗的功率。
【答案】(1)0.2A (2)10Ω (3)0.63W
【解析】
(1)當開關S1，S2均閉合，滑片處于a端時，小燈泡被短接，電路中只有R，所以電流表A1的示數為
答：電流表A1的示數為0.2A。
(2)當開關S1閉合，S2斷開， 滑片離a端1/3處時，小燈泡與滑動變阻器串聯，由題意知此時電路的電流為0.2A，此時電路的總電阻為
此時滑動變阻器接入電路中的電阻為
此時小燈泡的電阻為
答：此時小燈泡的電阻為10Ω。
(3) 開關S1閉合，S2斷開， 小燈泡與滑動變阻器串聯，由乙圖知，此時小燈泡兩端電壓為3.9V，電流為0.3A，此時滑動變阻器兩端的電壓為
圖中C點對應的電路中滑動變阻器消耗的功率為
答：圖中C點對應的電路中滑動變阻器消耗的功率為0.63W。
科目：初中物理 來源： 題型：
【題目】將標有“6 V 3 W”的燈泡L1和“6 V 6 W”的燈泡L2串聯在電源兩端，不考慮溫度對燈絲電阻的影響，則
A.電路中允許通過的最大電流為1 A
B.電源電壓12 V時，燈泡均能正常發光
C.發光時燈泡L2比燈泡L1亮一些
D. L1正常發光時，L2的實際功率是1.5 W
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖（a）所示，輕質薄壁圓柱形容器甲置于水平地面，底面積為2S，容器高0.2米，內盛0.15米深的水。
(1)若容器的底面積為
，求容器中水的質量m;
(2)求0.1米深處水的壓強p;
(3)現有密度為
的圓柱體乙，如圖（b）所示，將乙豎放入容器甲中，若要使水對容器底部的壓強
最大，求乙的底面積的最小值
。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】某物理興趣小組想利用如圖所示的裝置比較鋁和某種合金材料的導電性能：
（1）他們應該選用_______和長度都相同的鋁絲和合金絲。
（2）實驗時將鋁絲和合金絲串聯接入電路，可以控制鋁絲和合金絲導電時的__________和通電時間相同。
（3）在兩個相同燒瓶中分別裝入等質量的煤油．接通電路后，他們發現甲燒瓶中煤油的溫度比乙燒瓶中煤油的溫度升高得慢，這說明_______絲的導電性能較強。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】在“探究影響導體電阻大小的因素”時，某實驗小組想利用圖所示的電路分別對導體電阻跟它的長度、橫截面積、材料有關的猜想進行實驗驗證：
（1）為驗證“導體電阻跟長度有關”，下表中可選用的三種導體是_____（填導體代號）；
（2）若實驗中將電路中的電流表更換為小燈泡，通過觀察_____也可以判斷導體電阻大小，但不足之處是_____。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示的電路，“〇”內的 1、2、3 可能是電流表，也可能是電壓表，當開關 S 閉合后，兩燈并聯，且三個電表都有正常示數，那么下列判斷正確的是
A.①、③是電流表，②是電壓表
B.①是電壓表，②、③是電流表
C.①、②是電流表，③是電壓表
D.①、②是電壓表，③是電流表
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】在探究“導體的電阻跟哪些因素有關”的問題時，老師引導同學們做了如下實驗
（1）猜想：導體電阻可能與導體的______、_______、橫截面積、溫度有關。
（2）由于猜想有多個因素影響電阻大小，應當運用_____法去研究每一個因素對電阻大小的影響。

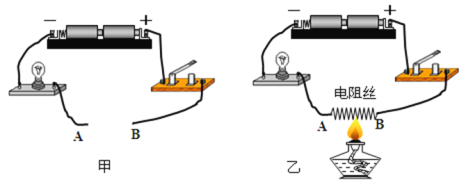

（3）實驗時，同學們用圖甲所示的實驗裝置分別把 a、b、c、d 四根金屬絲接入電路 A、B 兩點之間，閉合開關后，通過觀察燈泡亮度，可以比較出這四根金屬絲電阻的大小，探究情況如下表：
序號 | 材料 | 長度（m） | 橫截面積（ mm2 ） | 燈泡亮度 |
a | 鎳鉻合金絲 | 1 | 1 | 較亮 |
b | 鎳鉻合金絲 | 1 | 0.5 | 較暗 |
c | 鎳鉻合金絲 | 2 | 0.5 | 最暗 |
d | 銅絲 | 1 | 1 | 最亮 |
當選用_____兩根金屬絲，可探究導體電阻跟導體長度的關系，得到的結論是 ：_____
（4）小明小組還做了如圖乙所示的實驗，可探究導體電阻與_____的關系。
（5）實驗中同學們發現：電源電壓一定時，由于所選電阻絲的阻值相差太小，燈泡亮度變化不明顯，為了便于觀察和比較，你認為可采取什么措施：_________________________。
查看答案和解析>>
科目：初中物理 來源： 題型：

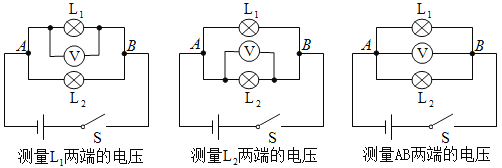

【題目】在“探究并聯電路的電壓規律”實驗中，小明同學設計了如圖所示的電路。
實驗次數 | L1兩端的電壓U1/V | L2兩端的電壓U2/V | A、B兩端的電壓U/V |
1 | 2.8 | 2.8 | 2.8 |
2 | 3.0 | 3.0 | 3.0 |
3 | 2.9 | 2.9 | 2.9 |
（1）在連接電路中，開關應該處于______（選填“閉合”或“斷開”）狀態。
（2）根據如圖連接好電路，閉合開關進行試觸時，他發現電壓表的指針反向偏轉，其原因是__________。
（3）故障排除后，小明選用不同規格的燈泡，完成了三次實驗，并記錄了數據。分析上表中的數據，可得出的結論為：（請用語言文字準確敘述）
___________________________。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示，電源電壓保持不變，R1為定值電阻，閉合開關S，將滑動變阻器R2的滑片P從最右端向中點移動，下列說法正確的是（ ）
A.電壓表V1與電壓表V2示數始終相等
B.電流表A示數變大，電壓表V2示數變小
C.電壓表V2示數與電流表A示數之比變大
D.電壓表V1示數與電流表A示數之比不變
查看答案和解析>>
