【題目】在如圖所示的電路中，電源電壓保持不變，閉合開關S，電路正常工作，一段時間后，發現兩個電表的示數都變大，則出現這種故障的可能原因是（ ）
A.R1短路
B.R1斷路
C.R2短路
D.R2斷路

【答案】C
【解析】解： A 如果燈R1發生了短路，電壓表示數變為零．故A錯誤；
B 如果燈R1發生了斷路，電流表示數變為零．故B錯誤；
C 如果R2出現短路，電壓表測量電源電壓，示數變大；電路總電阻減小，電路電流增大，電流表示數增大．故C正確；
D 如果R2出現斷路，電流表示數變為零．故D錯誤．
故選C．
判斷電路故障問題，是中考題中常見的題型，在不能直接確定故障原因時，可以采用數學上的“反證法”，將選項逐一代入題干，檢查是否符合題意．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】我們常用成語“冰山一角”形容事物顯露出來的僅僅是其很小的一部分，事實上，冰山浮在海水中的確只露出“一角”，更多的部分還浸沒在海面之下，那么，冰山露出海面的部分約占冰山總體積的%（ρ海水=1.0×103kg/m3 ， ρ冰=0.9×103kg/m3）

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在實驗室，某同學發現一個電流表有兩個量程，大量程是0.9A，小量程模糊不清.為了測量小量程是多少，她先用大量程接入電路，指針位置如圖（a）所示，然后再改用小量程接入同一電路，指針指示如圖（b）所示，則電流表的小量程為（ ）

A.0~0.6A
B.0.1A
C.0.2A
D.0.3A

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】某型號的電飯鍋有兩擋，分別是高溫燒煮擋和保溫燜飯擋，其原理如圖所示（虛線框內為電飯鍋的發熱部位）．已知R1=44Ω，R2=2156Ω．
（1）開關S置于擋（選填“1”或“2”）時是高溫燒煮擋，它的功率是多大？
（2）保溫燜飯時電路中的電流是多大？10min產生的熱量是多少？
（3）若只要求將保溫燜飯擋的功率提升10%，請通過計算體說明改進措施．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】汽油機是熱機的一種，汽油在汽缸內燃燒時將能轉化為能.如圖所示是四沖程汽油機工作狀態示意圖，由圖可以看出，此時它正處在沖程.

查看答案和解析>>

科目：初中物理 來源： 題型：

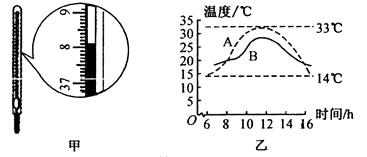

【題目】圖甲中體溫計的示數是℃;圖乙是某沿海城市和內陸城市同一天氣溫變化曲線.請你判斷內陸城市一天氣溫變化所對應的曲線是(選填“A”或“B”)，這是由于沙石的比熱容(選填“大于”“小于”或“等于”)水的比熱容.
