Question

【題目】如圖所示是小明測量小燈泡的電功率的實驗電路圖，已知小燈泡的額定電壓為2.5V．

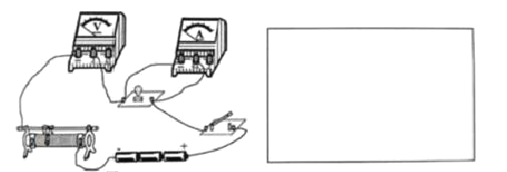

（1）連通電路時，如圖甲所示，開關閉合前滑動變阻器滑片P應滑到_____（填“a”或“b”）端，

（2）閉合開關，移動滑動變阻器的滑片，當電壓表的示數為2.5V時，電流表的示數_____A，小燈泡的額定功率是_____W。

（3）根據c出的數據，畫出了小燈泡的電流與電壓的關系圖象如圖丙所示，發現圖象是彎曲

的，其主要原因是_____的電阻隨溫度的升高而_____（選填“增大”“減小”“不變”）

（4）當小燈泡兩端的電壓是1.5V時，它的功率_____0.27W（選填“＞”“＜”“＝”）

Answer 1

【答案】b 0.3 0.75 燈絲 增大 ＞

【解析】

（1）為了保護電路，由圖甲知，開關閉合前滑動變阻器滑片P應滑到阻值最大的b端；

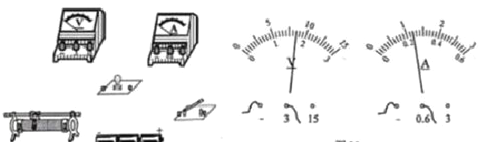

（2）當電壓表的示數為2.5V時，燈泡正常發光，圖乙中電流表選用0～0.6A量程，分度值是0.02A，此時的電流I=0.3A，

所以小燈泡的額定功率：P=UI=2.5V×0.3A=0.75W；

（3）由圖丙發現圖線是彎曲的，這說明電流與電壓不成正比，即燈絲的電阻是變化的，原因是燈絲的電阻隨溫度的升高而增大；

（4）由圖丙可知，燈泡兩端電壓1.5V時，電流為0.25A，

此時它的功率：P′=U′I′=1.5V×0.25A=0.375W＞0.27W。
