【題目】如圖所示，在四個相同的水槽中盛有質量和溫度都相同的水，現將電阻絲R1、R2（R1＜R2），分別按下圖所示的四種方法連接放入水槽，并接入相同的電路．通電相同時間后，水槽中水溫最高的是（ ）

A． B． C． D．

【答案】D

【解析】

試題分析：由電功公式W=t可知，在電壓U與通電時間t相等的情況下，電路總電阻R越小，電路產生的熱量越多；電路產生的熱量越多，水吸收的熱量越多，水的溫度越高，分析電路結構，找出總電阻最小的電路，即可正確答題．

解：由串并聯電路特點可知，串聯電路電阻越串越大，并聯電路電阻越并越��；

由電路圖及已知R1＜R2可知，圖D中電路總電阻最小，四個電路電壓相等，通電時間相等，W=t可知，D產生的熱量最多，水吸收的熱量越多，水的溫度最高．

故選D．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

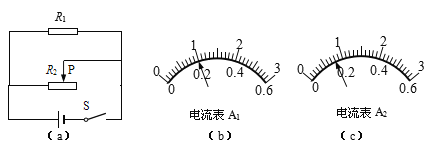

【題目】在圖（a）所示的電路中，電源電壓為6伏且保持不變，電阻R1的阻值為30歐，滑動變阻器R2上標有“50 2A”字樣。
