按照題目要求作圖

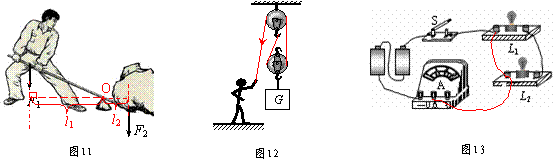

（1） 在圖11中畫出作用在撬棍上的力F1和F2的力臂l1和l2

（2） 人站在地面用圖12中的裝置將重物提起來，請在圖上畫出最合適的繩子繞法．

（3） 在圖13中，補上適當的導線，使兩燈并聯，電流表測干路中的電流．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

（2013?鹽城一模）按照題目要求作圖
（1）根據平面鏡成像特點，畫出圖甲中物體AB在平面鏡中所成的像．
（2）傳送帶上有一個物體M，質量為2kg，它與傳送帶一起以0.5m/s的速度在水平方向向右勻速運動，不計空氣阻力．請在圖乙中畫出M受力示意圖．
（3）超市里的電梯，有人乘時運行較快，無人乘時為了節能運行較慢．利用電磁繼電器可以設計這樣的電路，請按照要求用筆畫線代替導線將圖丙中的控制電路和工作電路連接完整．其中R1是壓敏電阻（受到壓力時阻值較小，不受壓力時阻值很大），R2是限流電阻（串聯在電路中可減小電路中的電流）．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2012?武侯區一模）按照題目要求作圖
（1）如圖1所示，請標出通電螺線管的N、S極并用箭頭畫出圖中磁感線的方向．
（2）如圖2所示，補畫兩條光線：入射光線AB通過凹透鏡的折射光線；折射光線CD的入射光線（注意標出箭頭方向）．

查看答案和解析>>

科目：初中物理 來源： 題型：

按照題目要求作圖
（1）要用滑輪組將陷在泥中的汽車拉出來，試在圖一中畫出最省力的繞繩方法．
（2）如圖二所示的曲棒．ABC可繞A點的轉軸轉動，請畫出要使曲棒ABC在圖中位置保持平衡時所需最小力的示意圖．
（3）在圖三中AB、CD、EF處分別填入電池組、小燈、電鈴的符號．要求：當前門來人閉合開關時電鈴響而燈不亮；當后門來人閉合開關時，電鈴響燈也亮．

查看答案和解析>>

科目：初中物理 來源： 題型：

按照題目要求作圖

（1）如圖1所示，杠桿OA在力F1、F2的作用下處于靜止狀態，L2是力F2的力臂，請在圖中作出F1的力臂L1和力F2．
（2）用滑輪組將陷在泥中汽車拉出來，試在圖2中畫出最省力的繞繩方法．
（3）在如圖3所示的○內填上適當的電表符號，使之成為一個正確的電路，且閉合開關S后，兩燈均能發光．

查看答案和解析>>

科目：初中物理 來源： 題型：

按照題目要求作圖
（1）在做探究某物質熔化時的規律的實驗時得出如下數據：在圖中用筆畫出溫度隨加熱時間變化的圖線
加熱時間（分） 0 2 4 6 8 10 12 14 16 18 20 22
溫度（℃） 64 68 72 76 80 80 80 80 84 88 92 96

（2）如圖所示，一束白光射向三棱鏡，經三棱鏡后在光屏的bc段形成彩色光帶，請將光路圖連接完整．并且圖中b點顏色是
紅
紅
色．

查看答案和解析>>
