【題目】如圖（甲）所示，電源電壓為4.5V且保持不變，小燈泡上標有“2.5V0.75W”的字樣；圖（乙）是通過小燈泡的電流與它兩端的電壓關系的圖象。下列說法正確的是

A. 當小燈泡正常發光時，其燈絲的電阻約為

B. 當小燈泡正常發光時，電路消耗的總電功率

C. 當小燈泡兩端的電壓為2V時，通電2min小燈泡消耗的電能

D. 根據圖乙可以判斷，當電壓逐漸增大時，小燈泡燈絲的電阻將保持不變

【答案】ABC

【解析】

A、小燈泡正常發光時燈絲的電阻R＝＝＝8.3Ω，所以A正確的；B、小燈泡正常發光時，電路消耗的總功率P總＝U總I＝U總＝4.5V×＝1.35W，所以B正確；

C、小燈泡兩端電壓為2V時，通電2min小燈泡消耗的電能W＝UIt＝2V×0.28A×120s＝67.2J，所以C正確；D、觀察圖乙可知，圖象并不是一條直線，說明小燈泡燈絲的電阻是變化的，所以D錯誤。故選：ABC。

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】小龍同學根據下表所提供的信息得出以下四個結論，其中正確的是（ ）

常溫常壓下幾種物質的密度（kg·m-3)

純水 1.0×103

冰 0.9×103

酒精 0.8×103

鋁 2.7×103

煤油 0.8×103

銅 8.9×103

汞 13.6×103

干松木 0.5×103

A.同種物質在不同狀態下密度可能不同

B.不同物質的密度一定不同

C.固體的密度都大于液體的密度

D.等質量的實心鋁球和實心銅球，鋁球的體積更大

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小奕同學想測量他爸爸從海南出差給他帶來的一個小貝殼的密度，他準備了托盤天平(配了砝碼)、大燒杯、小燒杯、細線和水等器材。

(1)如圖甲是他在測量前調節天平平衡時的操作，請你指岀他在操作中出現的問題：______。

(2)糾正錯誤后，再測貝殼的質量，所用天平的標尺如圖乙所示，且最小砝碼的質量與標尺最大刻度值相同。測量時按規定在___________盤加入15g的砝碼后，天平的指針偏向左側，這時貝殼的質量___________(填“大于”“小于”或“等于”)15g，再加入5g的砝碼后，指針偏向右側，接下來的操作是_____________________________________，直至天平平衡。圖乙是天平最后平衡時標尺的情景，則貝殼的質量m=___________g。

(3)測出空小燒杯的質量m1。

(4)將裝有水的大燒杯和空的小燒杯按圖丙所示放置(水至溢水口)。

(5)用細線懸掛貝殼，緩緩將貝殼浸沒于大燒杯中，有部分水溢岀并進入小燒杯。

(6)測出盛有溢出水的小燒杯的總質量m2

由上述實驗得到溢出水的體積V水=___________ (水的密度用ρ水表示)，貝殼的密度ρ=___________。(以上兩空均用本題中出現過的物理量字母表示)

查看答案和解析>>

科目：初中物理 來源： 題型：

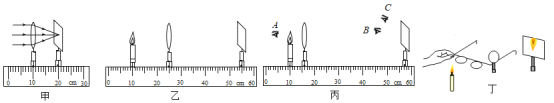

【題目】小亮利用如下圖裝置,做“探究凸透鏡成像規律”的實驗．
