【題目】如圖所示，電磁繼電器能通過低壓控制電路間接地控制高壓工作電路．下列說法正確的是（　�。�

A. 連有電動機的電路是低壓控制電路

B. 電磁繼電器實際上是一個由電磁鐵控制電路通斷的開關

C. 利用電磁繼電器主要是為了節約用電

D. 利用電磁繼電器主要是為了操作方便

【答案】B

【解析】

（1）電磁繼電器的主要部件就是一個電磁鐵，它是利用電磁鐵來控制工作電路通斷的，當控制電路接通時，電路中有了電流，電磁鐵就有了磁性，吸引銜鐵，銜鐵的移動導致了工作電路的通斷；

（2）電磁繼電器的實質是一個間接開關，它可以用低電壓、弱電流的控制電路來控制高電壓、強電流的工作電路，它還可以實現自動控制．

A. 由圖可見，電磁鐵電路是控制電路，電動機電路是工作電路，該選項說法錯誤；

B. 電磁繼電器實質上就是利用電磁鐵通電時有磁性，斷電時無磁性的特點控制工作電路通斷的開關，該選項說法正確；

C. 電磁繼電器可以用低電壓、弱電流的控制電路來控制高電壓、強電流的工作電路，與節約用電無關，相反是多用了電，該選項說法錯誤；

D. 有些環境比較復雜，不利于人直接操作，利用電磁繼電器主要是為了實現遠距離控制和自動控制，該選項說法錯誤。

故選B.

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】在如圖所示的情景中，關于能量的說法正確的是（ ）

A. 小孩從滑梯上滑下，機械能不變

B. 電水壺工作時，將內能轉化為電能

C. 金屬湯勺放在熱湯中，湯勺溫度升高，這說明內能是可以轉移的

D. 飛船在加速升空過程中，它的動能增加，機械能不變

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小紅和小明分別用下圖所示的裝置，探究電流一定時，電流產生的熱量與電阻的關系．他們分別將兩段阻值不同的電阻絲（R1＜R2）密封在完全相同的燒瓶中，并通過短玻璃管與氣球相連．（設他們所用的各種同類器材性能相同）

（1）在這個實驗中電流產生熱量的多少是通過________體現出來的．

（2）他們同時開始進行實驗，在a、b、c、d四個氣球中，鼓起來最快的是________．

（3）小紅和小明的實驗方案有一個是錯誤的，請針對錯誤的實驗進行簡要的評估．（說明誰的方案是錯誤的，以及錯誤的原因）答：________．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在測2.5V小燈泡（電阻大約為10Ω左右）額定功率的實驗時，小明連接了如圖甲所示的電路，其中電源電壓為6V。

（1）在連接電路時，開關必須________。請將實物電路連接完整（要求：滑動變阻器的滑片向右移動時小燈變亮）。________

（2）若在連接電路時，有A (10Ω 1A)和B (20Ω 1A)兩個滑動變阻器可供選擇，則應該選擇變阻器_______（填“A”或“B”）連入電路，才能保證實驗順利進行。

（3）排除故障后，小明調節變阻器滑片的位置，使小燈泡兩端電壓分別為2V、2.5V、2.8V，依次測出通過小燈泡的電流，并觀察發光情況，記錄在表二中．當小燈泡正常發光時，電流表示數如圖乙所示，此時小燈泡電阻是________Ω（計算結果保留兩位小數），小燈泡的額定功率是________W。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示是消防應急燈的電路圖，其中少連了一根導線，工作原理是：外部電路為220V交流電，當其正常時，兩盞標有“6V”燈泡不發光；外部電路停電時，兩盞標有“6V”燈泡發光．對于這一裝置及其工作特點，下列說法中正確的是（　�。�

A. 當外部電路停電時，電磁鐵所在電路工作

B. 電磁鐵通電時，彈簧具有彈性勢能

C. 電磁鐵的上端始終為N極

D. C點應該和觸點B相連

查看答案和解析>>

科目：初中物理 來源： 題型：

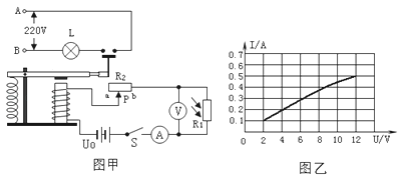

【題目】光敏電阻在各種自動化裝裝置中很多應用，小柯用它設計了一種“智能家居照明燈”電路，如圖甲所示（電磁繼電器線圈的電阻不計）．
