【題目】如圖所示，當開關S閉合，甲、乙兩表是電壓表時，示數之比U甲：U乙=3：2，當開關S斷開，甲、乙兩表都是電流表時，則兩表的示數之比I甲：I乙為 （ ）

A. 2：1 B. 3：1 C. 2：3 D. 1：3

【答案】D

【解析】若甲、乙都是電壓表時，閉合開關S，R1 和R2 串聯，甲測電源的電壓，乙測R2 兩端的電壓，因為U甲：U乙=3：2，所以U1：U2 =（3-2）：2=1：2；又因為串聯電路各部分電壓之比等于電阻之比，所以兩電阻之比是：R1：R2 =1：2；

若甲、乙都是電流表時，斷開開關S，R1和R2并聯，甲電流表測量R2的電流，乙電流表測量R1 和R2 總電流；跟據并聯電路各支路電流之比等于各分電阻的反比求出支路電流之比，所以I1：I2 =R2：R1 =2：1，I甲：I乙=1：（2+1）=1：3，故選D。

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】近年來，我國汽車工業發展迅猛，各種新型汽車不斷投放市場進入普通百姓家庭．下表是我國某品牌轎車的一次測試報告．汽油的熱值q=4.6×107J/kg，汽油的密度為0.75×103kg/m3

請計算該品牌轎車在測試過程中，

（1）汽油完全燃燒放出的熱量是多少？

（2）發動機所做的有用功是多少？

（3）該汽車的熱機效率約是多少？

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖是探究聲現象時常用的裝置．

（1）圖中所示的實驗現象說明____________________

（2）乒乓球在實驗中起什么作用？______________________________．

（3）加大力度敲音叉，根據發生的現象，你又可得出結論：_____________．

（4）如圖所示的實驗，敲擊右邊的音叉，掛在左邊音叉旁的那個泡沫塑料球會被彈起，這表明：________．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示是探究聲現象的實驗裝置，下列說法中不正確的是

A. 音叉振動時，乒乓球被彈開

B. 聽到的聲音越大，乒乓球被彈得越遠

C. 敲音叉的力越大，聽到的音調就越高

D. 將此裝置帶到月球上，敲擊音叉，同樣能看到乒乓球被彈開

查看答案和解析>>

科目：初中物理 來源： 題型：

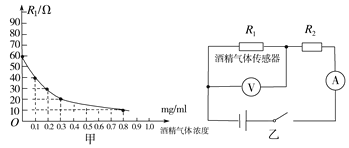

【題目】為防止酒駕事故的出現，酒精測試儀被廣泛應用。有一種由酒精氣體傳感器制成的呼氣酒精測試儀，當接觸到的酒精氣體濃度增加時，其電阻值降低，如圖甲所示。當酒精氣體的濃度為0時，R1的電阻為60。在如圖乙所示的工作電路中，電源電壓恒為8V，定值電阻R2=20。求：
