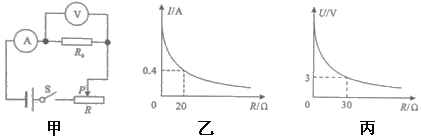

【題目】如圖甲所示，小燈泡額定電壓為，小燈泡的圖像如圖乙所示，，電壓表的量程為，電流表的量程為。

（1）小燈泡正常發光時的電阻多大？

（2）若只閉合開關、，小燈泡正常工作，求電源電壓。

（3）只閉合開關、，要保證所有元件安全，滑動變阻器移動時允許的電阻范圍。

Answer 1

【答案】（1） （2） （3）

【解析】

(1)小燈泡額定電壓為，根據圖乙所示電壓為3V時電流為0.5A，根據歐姆定律可知

；

(2)閉合開關S1、S2時，小燈泡與定值電阻串聯，小燈泡正常工作，因此通過定值電阻的電流等于小燈泡正常工作時的電流為0.5A，此時R2的電壓

電源電壓

；

(3)只閉合S1、S3，此時滑動變阻器與燈泡串聯，當小燈泡正常工作時，通過滑動變阻器的電流等于小燈泡額定電流，此時滑動變阻器分壓最小

電壓表并聯在滑動變阻器兩端，因此滑動變阻器最大分壓不能超過電壓表量程，則此時滑動變阻器分壓為3V，燈泡分壓為1.5V，根據圖乙可知此時電流為0.3A

。

答：(1)小燈泡正常發光時電阻為；

(2)電源電壓為4.5V；

(3)滑動變阻器移動的電阻范圍是。
