【題目】如圖所示，開關S閉合后，L1和L2都不發光，將電壓表并聯在ab之間時，電壓表示數為0，將電壓表并聯在bc之間時，電壓表示數較大，若電路中只有一處故障，則該故障可能是（ ）

A.L1斷路
B.L1短路
C.L2斷路
D.L2短路

【答案】C
【解析】A、由圖示可知，如果L1斷路則將電壓表并在ab之間時電壓表可看成是與L2組成串聯電路L2不亮 電壓表測電源電壓有示數與題不符，A不符合題意；
B、如果L1短路則電流經過L2后走導線所以L2亮L1不亮 ，B不符合題意；
C、如果L2斷路 將電壓表電壓表并在ab之間時因為L2斷路所以電路中無電流通過所以電壓表無示數則為0，將電壓表并在bc之間時因為L2斷路所以電流迫不得已走電壓表則可以看成是與L1組成串聯電路因為電壓表的電阻過大所以通過的電流小不足以讓L1亮，C符合題意；
D、如果L2短路則L1會亮，D不符合題意；
所以答案是：C.

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】某班同學利用杠桿做了以下的實驗：
（1）A：“探究杠桿的平衡條件”

①當杠桿靜止在圖甲所示的位置時，杠桿處于（選填“平衡”或“不平衡”）狀態；如圖甲中，應將右端的平衡螺母向（選填“左”或“右”）調節使杠桿在水平位置平衡，這樣做是為了 ；
②小明同學用圖乙所示的方法使杠桿處于平衡狀態，測出此時的拉力大小為F1 ， 發現，F1L1≠F2L2,其原因是： ．

（2）B：“探究杠桿的機械效率”
如圖丙所示裝置，每個鉤碼的質量為m，O為支點．（支點處摩擦忽略不計）

①他將2只鉤碼懸掛在B點，在A點豎直向上勻速拉動彈簧測力計，拉力為F1 ， 測得A、B兩點上升的高度分別為h1、h2 ， 則此次杠桿的機械效率為η= ．（用物理量的符號表示）
②他將2只鉤碼懸掛在C點，在A點豎直向上勻速拉動彈簧測力計，使C點上升高度仍為h2 ， 則彈簧測力計的示數將（選填“大于”、“等于”或“小于”下同）F1 ， 此次彈簧測力計做的功將第一次做的功．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖1、2所示，某跳水運動員完全入水后，身體由蜷曲變為打開蹬地．在這過程中，他所受的浮力和水對腳底壓強的變化情況是（ ）
A.浮力減小，壓強增大
B.浮力增大，壓強減小
C.浮力不變，壓強增大
D.浮力不變，壓強減小

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小華利用如圖甲所示的實驗裝置探究“水沸騰時溫度變化的特點”．
（1）在水溫升高到90℃后，每隔1min記錄一次溫度計的示數，直到水沸騰并持續幾分鐘后停止讀數，圖乙為第3min時溫度計的示數，請你幫她讀出示數并填入表格中．

時間/min

0

1

2

3

4

5

6

7

溫度/℃

90

93

95

97

98

98

98


（2）根據表格中數據，小華實驗時，水的沸點是℃．此時的大氣壓可能是（大于/小于/等于）1個標準大氣壓．
（3）如圖丙中A、B所示，其中圖是在第6min的氣泡的變化情況．
（4）用酒精燈給水加熱是利用的方式改變水的內能，水沸騰時溫度（升高/不變/降低），水的內能（增大/不變/減�。�
（5）在這次實驗中，小華發現從開始加熱到沸騰的這段時間水升高的溫度逐漸變慢，在水溫升高時水的比熱容（增大/不變/減�。�

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示的電路中，電源電壓保持不變，開關 S1 閉合、S2 斷開時，當滑動變阻器的滑片 P 向右移動，電壓表的示數將 ， 電壓表的示數與電流表的示數的比值將；若將開關 S2 也閉合，電流表的示數將 ， 電壓表的示數將（．均選填“變小”、“不變”或“變大”）

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】下列現象是由于光的反射形成的是（ ）
A. 日食
B. 水中倒影
C. 小孔成像
D. “折斷”的鉛筆

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】關于如圖所示電路，以下說法正確的是（ ）

A.要使L1、L2串聯，1表為電壓表，2表、3表為電流表
B.要使L1、L2串聯，1表、2表為電流表，3表為電壓表
C.要使L1、L2并聯，1表為電壓表，2表、3表為電流表
D.要使L1、L2并聯，1表、3表為電流表，2表為電壓表

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在探究影響導體電阻大小的因素時，小陳做出了如下猜想：導體的電阻可能與：a．導體的長度有關 b．導體的橫截面積有關 c．導體的材料有關．實驗室提供了4根電阻絲，其規格、材料如表所示．

編號

材料

長度/m

橫截面積/mm2

A

鎳鉻合金

0.5

0.5

B

鎳鉻合金

1．O

0.5

C

鎳鉻合金

0.5

1.0

D

錳銅合金

0.5

0.5

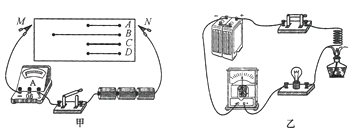

（1）如圖甲所示的電路中，連接好電路后，在M、N之間分別接上不同的電阻絲，則通過觀察來比較導體電阻的大��；這種方法在物理中叫做法．
