【題目】如圖所示的電路中，電源電壓恒定，當開關S閉合，甲、乙兩表為電壓表時，兩表讀數之比U甲:U乙為4:1；當開關S斷開，甲、乙兩表為電流表時，兩表的讀數之比I甲:I乙為（ ）

A. 3:1B. 3:2C. 3:4D. 4:3

【答案】C

【解析】

若甲、乙均為電壓表時，閉合開關S，R1和R2串聯，

U=U甲，U2=U乙，

由題知，U甲:U乙=4:1，即：U:U2=4:1，

∴U1:U2=3:1，

∵=，

∴R1:R2=U1:U2=3:1；

若甲、乙均為電流表時，斷開開關S，R1和R2并聯，

I1:I2=R2:R1=1:3，

∴I:I2=4:3，

∵甲電流表測量R2的電流，乙電流表測量R1和R2總電流，

∴I甲:I乙=I2:I=3:4.

故選C.

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

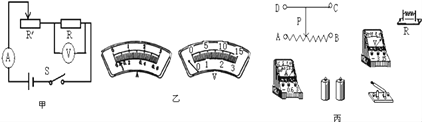

【題目】如圖甲是“探究電流與電壓的關系”的實驗電路圖。
