【題目】如圖是一種自動測定油箱內油面高度的裝置，R是滑動變阻器，它的金屬滑片是杠桿的一端，從油量表（由電流表改裝成）指針所指的刻度，就可以知道油箱內油面的高度，以下關于油量表的說法中正確的是

A. 電路中的電流減小，油箱油面降低

B. 電路中的電流減小，油箱油面升高

C. 電路中的電流增大，油箱油面降低

D. 電路中的電流增大，油箱油面升高

【答案】AD

【解析】

本題將杠桿知識和電學知識結合在一起，分析時，先從杠桿偏轉入手，再利用滑動變阻器的變阻原理分析．

當油面高時，杠桿右端向下移動，使連入電阻變小，電路總電阻變小，電路中的電流變大，即電流表（油量表）的示數變大，故B錯誤，D正確；

當油面低時，杠桿右端向上移動，使連入電阻變大，電路總電阻變大，電路中的電流變小，即電流表（油量表）的示數變小，故A正確，C錯誤．

故選AD．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】在探究“電流通過導體產生的熱量與哪些因素有關”的實驗中，某同學采取了如圖所示的實驗裝置（兩個透明容器中封閉著等量的空氣）。

（1）實驗中通過觀察__________變化來比較電流通過電阻產生熱量的多少。

（2）觀察圖甲中的AB管，在通電時間相等時，發現B管液面上升的高，則表明電流通過導體產生的熱量多少與_______有關。

（3）采用圖乙實驗裝置，可以得出結論：在電阻和通電時間相同時，______越大，電流產生的熱量越多。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在圖3所示的電路中，電源電壓保持不變。由于電阻R、燈L可能出現了故璋．電鍵S

閉合前后，電流表指針所在的位置不交，下列判斷中正確的是( )

A. 若燈L不發光，則只有電阻R短路

B. 若燈L不發光，則只有電阻R斷路

C. 若燈L發光，則只有電阻R短路

D. 若燈L發光，則只有電阻R斷路

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】為了防止酒駕事故的出現，酒精測試儀已被廣泛應用．交警使用的某型號酒精測試儀的工作原理如圖所示．電源電壓恒為8V，傳感器電阻R2的電阻值隨酒精氣體濃度的增大而減小，當酒精氣體的濃度為0時，R2的電阻為60Ω．使用前要通過調零旋扭（即滑動變阻器R1的滑片）對酒精測試儀進行調零，此時電壓表的為6V．

（1）電壓表的示數為6V時，電流表的示數為多少？

（2）電壓表的示數為6V時，滑動變阻器R1的電阻值為多少？

（3）調零后，R1的電阻保持不變．某駕駛員對著酒精測試儀吹氣10s，若電流表的示數達到0.2A，表明駕駛員酒駕，此時電壓表的示數為多少？

查看答案和解析>>

科目：初中物理 來源： 題型：

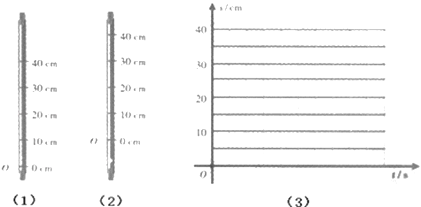

【題目】一物理實驗小組在“探究氣泡的運動規律”時，在內徑約為lcm、長為60cm的玻璃管中注煤油，管內留一個小氣泡后封住開口．將玻璃管翻轉后豎直放置，觀察氣泡的運動情況，如圖所示．

（1）實驗小組的同學在討論“如何測量氣泡從O點運動到10cm、20cm、30cm和40cm處所用的時間？”，甲同學的方案是“將玻璃管翻轉豎直放置后立即計時如圖（1）”；乙同學的方案是“將玻璃管翻轉豎直放置后，等氣泡運動上升一定距離開始計時如圖（2）”．你同意________同學的方案．

（2）按照正確的方案，測得的數據如表，負責記錄的同學漏記一次的時間，請你為他填上．

從O點開始的路程s/cm

0

10

20

30

40

從O點開始計時的時間t/s

0

5

10

____

20

（3）以路程s為縱坐標、時間t為橫坐標，在圖（3）中畫出氣泡運動的s﹣t圖象．

（____）

（4）氣泡在10cm到40cm區間的速度是________m/s．

（5）從圖象可以看出，氣泡在上升一段路程后，運動的路程和時間近似成________（正/反）比．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示，電源電壓恒定，R1=30Ω，R2=60Ω．當開關S3閉合，S1、S2都斷開時，電流表的示數為0.1A．求：

（1）電源電壓；

（2）當開關S3斷開，S1、S2都閉合時，電流表的示數．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】2016 年 9 月 25 日，500 米口徑球面射電望遠鏡（FAST）在貴州省平塘縣落成，并開始接收

來自宇宙深入的電磁波。這是由中國科學院國家天文臺主導建設，具有我國自主知識產權、世 界最大單口徑、最靈敏的射電望遠鏡。 某興趣小組同學看到報道后想探究“球面射電望遠鏡的工作原理”，他們查找資料后發現。經 典射電望遠鏡的基本原理和光學反射望遠鏡相似，投射來的電磁波被一精確鏡面反射后，同相 到達公共焦點。用旋轉拋物面作鏡面易于實現同相聚焦，因此，射電望遠鏡天線大多是拋物面。 于是他們聯想到拋物面可能跟凹面鏡工作原理相同，并作出以下猜想： 猜想一：拋物面上的反射是否遵從光的反射定律。 猜想二：平行于主軸的電磁波經拋物面反射后，反射的電磁波是否會聚于一點。 猜想三：拋物面對電磁波起會聚作用，是否焦距越小，會聚本領越大。 為了探究猜想一，興趣小組的同學選用了平面鏡、直尺、鉛筆、量角器和激光光源進行了如圖 甲所示的實驗：

（1）實驗時為了讓不同方位的同學都能看到光的傳播路徑，應該選________（填字母）豎著 放在甲圖中的平面鏡上，這是因為光在所選物品上發生了________反射。

A．平面鏡 B．凹面鏡 C．透明玻璃板 D．硬紙板

（2）他們用鉛筆描出光路，然后用凹面鏡代替平面鏡，讓 ON 正對凹面鏡弧面頂點，并保持 光線 EO 不動，如果出射光線與 OF 重合，就說明猜想一是_____（填“正確”或“不正確”）． 為了探究猜想二，他們找到如圖乙的小型衛星電視接收器，準備按丙圖完成實驗。

（3）他們將平行光源正對拋物面，然后將一小紙板在拋物面前來回移動直到紙板上出現 最小最亮的光斑，這一光斑其實就是凹面鏡的焦點，所以拋物面對平行光也有_____作用（選 填“會聚”或“發散”）。

（4）通過（3）的探究他們明白，在射電望遠鏡中，如果接收電磁信號，真正的信號接收天線 就放在拋物面的________________處。

（5）巨大的反射面把遙遠星體發來的微弱的光聚集起來，形成一個比較亮的像。把照相底板 放在成像的位置上，就可以把那些暗淡的恒星的像照下來。人們利用這種天文望遠鏡已經看到 距地球一百億光年遠的恒星（一光年就是光一年通過的距離）．根據這段話判斷凹面鏡在本題 中成_____________像（“實”“虛”）。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】推土機在城鄉建設中發揮了很大的作用，某推土機的質量是8t，某次推土作業時，在平直的場地上以1m／s的速度勻速前進了10m，推土機的功率為400kW。（g＝10N/kg）求：

（1）這次推土作業，推土機牽引力做了多少功？

（2）推土機勻速前進時受到的阻力？

（3）該推土機以柴油作為燃料，熱機效率為40％，完成這次推土作業要消耗多少千克柴油？（q柴油＝4×107J／kg）

查看答案和解析>>

科目：初中物理 來源： 題型：

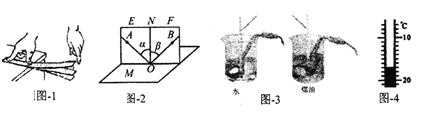

【題目】根據下列實驗回答問題：

（1）如圖1所示裝置可以研究_____________（寫出一個實驗名稱即可）

（2）如圖2所示，是探究“光反射時的規律”的實驗裝置，硬紙板除了可以顯示光的傳播路徑外，另一個作用是_____________；

（3）如圖3所示，是“比較不同物質的吸熱能力”的實驗裝置。選用兩個相同規格的電加熱器分別給兩個相同的燒杯中裝有質量相等的水和食用油加熱，實驗中通過_______（選填“加熱時間”或“升高的溫度”）來確定吸熱的多少；

（4）如圖4所示，溫度計示數為_____℃。

查看答案和解析>>
