【題目】在圖的電路中，開關閉合后，燈泡L1、L2均正常發光，兩個電流表的指針偏轉如圖所示。

（1）請在圖方框內畫出該電路的電路圖。

（_______）

（2）通過燈L1的電流為________A,通過燈L2的電流為________A.

【答案】 2.08 0.52

【解析】

(1)[1]從電源正極經過電流表甲后分成兩路，一路經過L1，另一路經過電流表乙和燈泡L2，然后經過開關，共同回到電源負極，電路如下圖：

(2)[2][3]由于兩燈泡并聯，電流表甲測干路電流，電流表乙測L2 支路電流，又因為并聯電路中干路電流等于各支路電流之和，且兩個電流表的指針在同一個位置，所以，干路電流表甲的量程為0～3A，分度值為0.1A，干路電流I=2.6A，支路電流表乙 的量程為0～0.6A，分度值為0.02A，通過L2 的電流I2 =0.52A；所以，燈L1 中的電流是：

I1 =I-I2 =2.6A-0.52A=2.08A

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】在“探究導體的電流跟電阻的關系”實驗中，老師提供的器材有：電源（電壓恒為4.5V），電流表、電壓表和開關各一個，四個定值電阻（10Ω、15Ω、20Ω、30Ω），兩個滑動變阻器（規格分別是“5Ω2A”、“20Ω1A”），導線若干。

（1）請用筆畫線表示導線，在圖甲中將實驗電路圖連接完整。

（______）

（2）在連接電路時，要求先將開關、滑動變阻器分別處于__________的位置。（填字母）

A．閉合、阻值最大處B．斷開、阻值最小處

C．閉合、任意阻值處D．斷開、阻值最大處

（3）實驗時，先在ab間接接入10Ω電阻，移動滑P，使電壓表示數為3V，并記錄相應的電流值；再改接l5Ω的電阻，此時滑片P應向____（選填“c”或“d”）端移動.

（4）通過實驗獲救數據，得到如圖乙所示導體的電流I隨電阻R變化的圖象，由圖象可得出結論：__________________

查看答案和解析>>

科目：初中物理 來源： 題型：

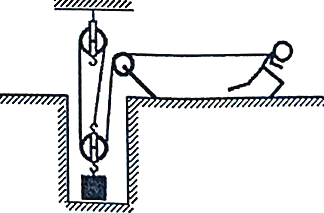

【題目】如圖所示，某人通過滑輪組將深井中的物體拉至井口.己知物體在10s內被提升了2m，物體所受重力720N，人對繩子水平向右的拉力300N.(不計繩重及摩擦) 求：
