【題目】如圖所示的電路，電源電壓不變，開關S1保持閉合狀態，當開關S2由斷開狀態到閉合狀態時，示數增大的電表是（ ）

A．電流表A1和電壓表V1

B．電流表A1和電壓表V2

C．電流表A2和電壓表V1

D．電流表A2和電壓表V2

Answer 1

【答案】B

【解析】

試題分析：當開關S2斷開時，兩電阻串聯，兩電流表測電路中的電流，電壓表V1測電源的電壓，V2測R1兩端的電壓；

當開關S2閉合時，電路為R1的簡單電路，兩電壓表測電源的電壓，電流表A1測電路中的電流，A2被短路；

根據串聯電路的電阻特點和歐姆定律判斷電路中電流的變化，進一步判斷兩電流表示數的變化；根據串聯電路的電壓特點判斷兩電壓表示數的變化．

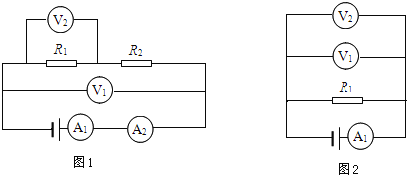

解：當開關斷開時等效電路圖如圖1所示；當開關閉合時等效電路圖如圖2所示．

∵開關S2閉合前后電壓表V1始終測電源的電壓，

∴電壓表V1的示數不變；

∵開關S2閉合前電壓表V2測串聯電路R1兩端的電壓，閉合后測電源的電壓，

∴根據串聯電路總電壓等于各分電壓之和可知，開關閉合后V2的示數增大；

∵開關S2閉合前電流A2測串聯電路的電流，閉合后被短路，

∴電流表A2的示數減��；

∵電阻越串越大、大于任何一個分電阻，

∴根據I=可知，開關S2斷開前測串聯電路電流、開關S2閉合后測R1簡單電路電流，A1示數增大．

故選B．
