如圖所示，重5N的足球被踢向空中．請你畫出在空中運動的足球受到重力的示意圖．
分析：根據重力的作用點在足球的重心上，重力的方向豎直向下即可作出重力的示意圖．
解答：解：先畫出足球的重心，重心在足球的幾何中心，然后由重心豎直向下作線段，在末端標出箭頭表示力的方向．如圖：
點評：本題只要知道重力的作用點在重心，重力的方向豎直向下解答并不難．
練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

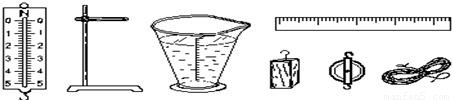

（2006?福州）如如圖所示，彈簧測力計的量程是0-5N，木塊重力大約7N，輕質滑輪重為1N、鐵架臺、刻度尺、足夠大的量杯、足量的水和細棉線（自重不計），圖中每種器材各有一件．
請你利用圖中的一些器材，設計一個測量木塊重力的實驗方案：

（1）寫出選用器材的名稱：
方案一：（1）彈簧測力計、輕質滑輪、鐵架臺、細棉線、木塊；
方案二：（2）量杯、水、細棉線、木塊；
方案一：（1）彈簧測力計、輕質滑輪、鐵架臺、細棉線、木塊；
方案二：（2）量杯、水、細棉線、木塊；
；
（1）請用文字簡要地寫出需要測量的物理量及符號：
方案一：彈簧測力計的示數F；方案二：木塊放入前水的體積V1，將木塊放入水中靜止后讀出液面的位置V2
方案一：彈簧測力計的示數F；方案二：木塊放入前水的體積V1，將木塊放入水中靜止后讀出液面的位置V2
；
（3）木塊重力的表達式：
方案一：G=2F；方案二：G=ρ水g（V2-V1）
方案一：G=2F；方案二：G=ρ水g（V2-V1）
．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示，彈簧測力計的量程是0～5N，木塊重力大約7N，輕質滑輪重為1N、鐵架臺、刻度尺、足夠大的量杯、足量的水和細棉線（自重不計），圖中每種器材各有一件． 請你利用圖中的一些器材，設計一個測量木塊重力的實驗方案：

（1）寫出選用器材的名稱：
彈簧測力計、輕質滑輪、鐵架臺、細棉線、木塊；
彈簧測力計、輕質滑輪、鐵架臺、細棉線、木塊；

（2）請簡要地寫出實驗方案：
①將木塊掛在動滑輪掛鉤上，細棉線一端固定在鐵架臺上，另一端固定在彈簧測力計上；即
在鐵架臺上用細線和滑輪組成一個動滑輪；
②保持彈簧測力計在豎直方向靜止；
③讀出彈簧測力計的示數為F；
④計算木塊重力為G木=2F-1N；
①將木塊掛在動滑輪掛鉤上，細棉線一端固定在鐵架臺上，另一端固定在彈簧測力計上；即
在鐵架臺上用細線和滑輪組成一個動滑輪；
②保持彈簧測力計在豎直方向靜止；
③讀出彈簧測力計的示數為F；
④計算木塊重力為G木=2F-1N；

（3）需要測量的物理量及符號：
測力計的示數F
測力計的示數F

（4）木塊重力的表達式：
G木=2F-1N
G木=2F-1N
．

查看答案和解析>>

科目：初中物理 來源： 題型：解答題

如圖所示，彈簧測力計的量程是0～5N，木塊重力大約7N，輕質滑輪重為1N、鐵架臺、刻度尺、足夠大的量杯、足量的水和細棉線（自重不計），圖中每種器材各有一件． 請你利用圖中的一些器材，設計一個測量木塊重力的實驗方案：

（1）寫出選用器材的名稱：________
（2）請簡要地寫出實驗方案：________
（3）需要測量的物理量及符號：________
（4）木塊重力的表達式：________．

查看答案和解析>>

科目：初中物理 來源：2008-2009學年新人教版九年級（上）期末物理試卷（B卷）（解析版） 題型：解答題

如如圖所示，彈簧測力計的量程是0-5N，木塊重力大約7N，輕質滑輪重為1N、鐵架臺、刻度尺、足夠大的量杯、足量的水和細棉線（自重不計），圖中每種器材各有一件．
請你利用圖中的一些器材，設計一個測量木塊重力的實驗方案：

（1）寫出選用器材的名稱：______；
（1）請用文字簡要地寫出需要測量的物理量及符號：______；
（3）木塊重力的表達式：______．

查看答案和解析>>

科目：初中物理 來源：《第9章 浮力與升力》2007年單元測試卷（解析版） 題型：解答題

如如圖所示，彈簧測力計的量程是0-5N，木塊重力大約7N，輕質滑輪重為1N、鐵架臺、刻度尺、足夠大的量杯、足量的水和細棉線（自重不計），圖中每種器材各有一件．
請你利用圖中的一些器材，設計一個測量木塊重力的實驗方案：

（1）寫出選用器材的名稱：______；
（1）請用文字簡要地寫出需要測量的物理量及符號：______；
（3）木塊重力的表達式：______．

查看答案和解析>>
