Question

【題目】在“測量小燈泡的電功率”的實驗中，電源電壓恒為6V，R是滑動變阻器，燈泡的額定電壓是2.5V。

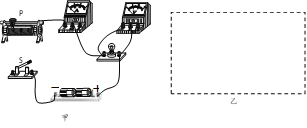

（1）按圖甲所示將電路連接正確后，閉合開關，發現小燈泡不亮，電壓表無示數，電流表有示數且沒超出量程，則產生故障的原因可能是________________

（2）通過移動滑動變阻器的滑片P，記錄了多組數據，并作出如圖乙所示的I-U圖象。根據圖象可知小燈泡的額定功率為________ W

（3）小明進一步思考，認為以上裝置可以直接用來探究“導體中的電流與電壓的關系”，老師認為他這種想法是錯誤的，原因是_______________________

Answer 1

【答案】小燈泡短路 0.5 小燈泡的電阻隨溫度變化，無法控制電阻相等。

【解析】

(1)[1]電流表有示數，說明電路是通路，燈泡不亮且電壓表無示數，所以故障的原因可能是燈泡被短路而造成的；

(2)[2]由圖象知，當燈泡兩端電壓等于2.5V時正常發光，此時通過燈泡的電流為0.2A，所以燈泡的額定功率：

P=UI=2.5V×0.2A=0.5W；

(3)[3]因為燈泡電阻受溫度影響，不能控制電阻不變，所以不能用來研究導體中的電流與電壓的關系。
