【題目】如圖所示的電路中，電源電壓保持不變，閉合開關S，將滑動變阻器的滑片P向左移動，下列說法正確的是

A. 電流表A1的示數變小，電流變A2的示數變大

B. 電流表A1的示數和電流表A2的示數同時變大

C. 電壓表的示數變大，電流表A1的示數變小

D. 電壓表的示數不變，電流表A2的示數變小

【答案】D

【解析】

由圖可知，該電路為并聯電路，電壓表測量各支路兩端的電壓，電流表A2在干路中，測量的是干路的電流；電流表A1在支路中，測量的通過變阻器的電流；根據滑片位置的變化判定電阻的變化，然后根據歐姆定律和并聯電路的電流、電壓規律判定各表示數的變化。

由圖可知，R1、R2并聯，電壓表測量各支路兩端的電壓；電流表A2在干路中，測量的是干路的電流；電流表A1在支路中，測通過變阻器R2的電流；將滑動變阻器的滑片P向左移動，滑動變阻器接入電路的電阻變大，根據歐姆定律可知，通過變阻器的電流減小，即電流表A1的示數變�。挥捎诙ㄖ惦娮鑳啥说碾妷翰蛔�，所以通過它的電流不變；并聯電路中干路電流等于各支路電流的和，則干路電流減小，即電流表A2的示數變小；故AB錯誤；

電壓表測量各支路兩端的電壓，電壓表示數保持不變，故C錯誤，D正確；

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】在“探究浮力的大小跟哪些因素有關”的實驗中，盧錫安同學用彈簧測力計、圓柱體、兩個裝有適量水和鹽水的同樣的燒杯，對浸在液體中的圓柱體所受的浮力進行了探究，實驗裝置和每次實驗中彈簧測力計的示數如圖所示。請按要求回答下列問題：

（1）彈簧測力計使用之前應觀察指針是否在_____處。如圖甲所示，圓柱體的重力為_____N。

（2）分析圖甲、乙、丙：當物體逐漸浸入水中時，所受到的浮力_____（選填“增大”、“減小”或“不 變”），當物體浸沒時，所受到的浮力為_____N。由甲、乙、丙可知，浮力的大小與_____有關。

（3）為了探究浮力大小與物體浸沒在液體中的深度有無關系，可選用_____三圖的裝置來進行操作。

（4）由圖中數據可知，圓柱體的體積是_____m3，圓柱體的密度是_____kg/m3。

（5）聰明的同學卡薩結合了以上數據及圖戊，得出了鹽水的密度為_______________kg/m3。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示的電路中，電源電壓為3V，R為阻值未知的定值電阻，小燈泡L的規格為“6 V 3W”，若小燈泡的阻值不隨溫度變化，閉合開關S后，電流表的示數為0.55A。求：

（1）小燈泡的電阻；

（2）小燈泡的實際功率；

（3）定值電阻R的阻值。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】中國已成為機器人與智能裝備產業全球最大應用市場，在第二屆中國（重慶）國際機器人及智能制造裝備論壇暨博覽會上，如圖所示是送餐機器人工作時在水平地面上勻速滑行。下列說法正確的是（ ）

A．餐盤相對于機器人是運動的

B．餐盤中食品受到平衡力作用

C．機器人在水平地面勻速前行過程中機械能增大

D．機器人在水平地面勻速前行時不受摩擦力的作用

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】當今太陽能熱水器已經在廣安城鄉用得非常普遍了，如圖所示．已知某太陽能熱水器在冬季有效日照時段里，能將8℃、100L水加熱到38℃．請解答：[水的比熱容為4.2×103J/（kg℃），水的密度為1.0×103kg/m3]

（1）太陽能屬于 能源？（選填“一次”或“二次”）

（2）熱水器中水的質量是多少？

（3）在此過程中，水吸收了多少熱量？

（4）若此期間太陽輻射到熱水器的熱量為4.2×107J，則該熱水器的效率是多少？

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】為了測量電阻Rx的電阻值，小龍選擇了一塊已經調好的電流表，一個電阻值已知的定值電阻R0，一個符合要求的電源，以及兩個開關S1和S2，并連接了部分實驗電路，如圖所示，請幫助小龍完成這個實驗。

（1）請你添加兩根導線完成圖所示的實驗電路的連接；

（2）閉合開關S1，讀出電流表示數為I1；___________，讀出電流表示數為I2；

（3）寫出電阻RX的表達式為：RX＝ ________。

查看答案和解析>>

科目：初中物理 來源： 題型：

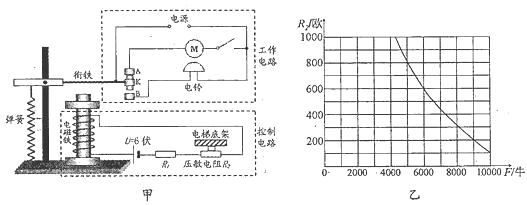

【題目】電梯為居民出入帶來很大的便利，出于安全考慮，電梯都設置超載自動報警系統，其工作原理如圖甲所示。已知控制電路的電源電壓U=6伏，保護電阻R1=100歐，壓敏電阻R2的阻值隨壓力F大小變化如圖乙所示，電梯底架自重和電磁鐵線圈的阻值都忽略不計。
