【題目】如圖甲所示，閉合開關后，在滑片P由b端向a端移動的過程中，電壓表示數U隨滑動變阻器的電阻R2變化關系圖象如圖乙所示，當滑片P在a端時，下列判斷不正確的是
A. 電壓表的示數為2V
B. 滑動變阻器兩端電壓為4V
C. 電流表的示數為0.2A
D. 電路的總電阻為20Ω
【答案】D
【解析】
由圖甲所示電路圖可知，定值電阻R1與滑動變阻器R2串聯，電壓表測定值電阻R1兩端電壓，電流表測量電路中的電流。
A、由圖甲所示電路可知，當滑片在b端時，電路為R1的簡單電路，電壓表測電源兩端電壓，由圖乙所示圖象可知，電源電壓U＝6V；當滑片位于a端時，R1與R2的最大阻值串聯，此時電壓表的示數最小，由圖乙所示圖象可知，變阻器的最大阻值R2＝20Ω，電壓表的示數最小為U1最小＝2V，所以此時電壓表的示數為U1＝2V，故正確；
B、因串聯電路中總電壓等于各分電壓之和，所以此時滑動變阻器兩端的電壓：
，故正確；
C、則電路中電流為：
，故正確；
D、根據
可得總電阻：
，故錯誤。
故選D.
科目：初中物理 來源： 題型：
【題目】如圖所示，動滑輪下面掛著重為5.4N的物體，現用2.4N的拉力，把物體勻速提升10cm，不計一切摩擦和繩重，下列說法正確的是（ �。�
A. 動滑輪的重力為3N
B. 拉力所做功為0.24J
C. 滑輪組機械效率為75%
D. 若使用該滑輪組把物體從水中勻速提升到水面以上，則其機械效率將增大
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】掛燙機的出現逐漸解放了我們用電熨斗熨衣服時的雙手。掛燙機通電對內部的水進行加熱后產生的灼熱水蒸氣不斷接觸衣服和布料，達到軟化衣服和布料纖維組織的目的，并通過“拉”“壓”、“噴”的動作平整衣服和布料，使衣服和布料完好如新，根據以上對掛燙機的描述，請你參照示例寫出一個與物理相關的現象并用所學的物理知識解釋（不得與示例重復）
例：物理現象-外殼用塑料做成
物理知識--塑料是絕緣體
物理現象______
物理知識______
查看答案和解析>>
科目：初中物理 來源： 題型：

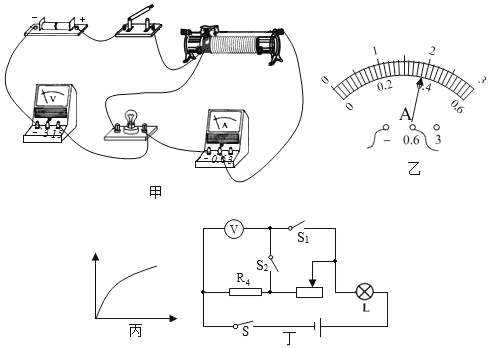

【題目】小明要測定標有“3.8V“字樣小燈泡的額定功率，選擇一些器材連接了如圖甲電路（電源用四節新的干電池）
（1）同組的小芳發現小明電路連接有錯誤，如果此時閉合開關，小燈泡_____（選增“發光”或“不發光”），電壓表示數是_____V．請你在接的那根導線上打“x”，并另畫一根導線，使電路連接正確
（2）電路改接正確后，閉合開關，調節滑動變阻器的滑片，使小燈泡正常發光，此時電流表示數如圖乙，則小燈泡正的額定功率是_____W。
（3）小明還測量了小燈泡在不同電壓下的電流，并根據所測得數據繪制了小燈泡的I﹣U圖象，如圖丙，根據圖象可知電流與電壓并不成正比，原因是_____在這個圖象中，縱軸應該表示的是_____（選填“電壓”或“電流”）。
（4）完成上面實驗后，小明同學又想利用現有實驗器材，測量另一個標有“3.8V”字樣小燈泡的額定功率，但發現電流表已經損壞，于是他和小組同學一起設計了如圖的電路，他們又選擇了已知阻值的定值電阻R4請你幫他們完成下面實驗步驟：
①_____（填寫S、S1、S2的通斷情況），調節滑動變阻器的滑片使電壓表示數為_____V，使小燈泡L正常發光。
②_____（填寫S、S1、S2的通電情況），保持滑動變阻器的滑片不動，此時電壓表示數為U；
③小燈泡額定功率的表達式是_____。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖是“探究平面鏡成像特點”的實驗裝置圖。
（1）實驗室提供了厚薄不同的兩塊玻璃板，你應選擇_____（選填“厚”或“薄”）玻璃板進行實驗。
（2）在豎立的玻璃板前點燃蠟燭A，拿未點燃的蠟燭B豎立在玻璃板后面移動，人眼應在玻璃板的_____（選填“前側”或”后側）觀察，直至蠟燭B與蠟燭A的像完全重合，這種確定像與物大小關系的方法是_____（選填“控制變量法”或“等效替代法”）。
（3）移去蠟燭B，在其原來位置上放置一塊光屏，光屏上_____（選填“能”或“不能”）呈現蠟燭的像。
（4）實驗中多次改變點燃的蠟燭到玻璃板的距離進行實驗，這樣做的目的是_____。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】樓梯感應燈可由聲控開關（有聲響時開關閉合）和光控開關（光線較暗時開關閉合）共同控制，某同學設計并組裝了一個樓梯感應燈電路，出現了以下異常情況：白天有聲響時感應燈亮，無聲響時感應燈不亮；晚上無論有無聲響，感應燈都不亮。經檢查各元件都能正常工作，則下列電路中可能出現以上異常情況的是（ �。�
A.
B.
C.
D.
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】小明利用如圖甲電路探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）她實驗中多次改變R的阻值，調節滑動變阻器，使電壓表示數保持不變，記下電流表的示數，得到圖乙I﹣R圖象。
①由實驗圖象可得出的結論是：_____。
②上述實驗中，他利用5Ω的電阻完成實驗后，接下來的操作是：將10Ω的電阻接入電路中，閉合開關，向_____（選填“左”或“右”）移動滑片，使電壓表示數為_____V，讀出電流表的示數。
（2）圖丙中陰影部分的面積表示_____。
（3）為完成整個實驗，應選擇最大阻值至少為_____Ω的滑動變阻器。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示,電源電壓為6V,定值電阻R=18Ω,在S閉合的情況下,下列說法正確的是
①.在a、b兩點間接入一個合適的電壓表時，電壓表有明顯示數
②不能在a、b兩點間接入一個電流表
③在a、b兩點間接入一個“1.5V 0.25A”的小燈泡，小燈泡能正常發光
④在a、b兩點間接入一個12Ω的電阻，電路消耗的總功率為0.5W
⑤在a、b兩點間接入導線，2s內電流做的功是2J
A. 只有①③正確
B. 只有③④正確
C. 只有①③④正確
D. 只有①③⑤正確
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示是某天文愛好者在大雁塔拍攝并整合的月全食天文奇觀的情景，結合實際,請你判斷下列的有關說法中不正確的是
A. 月全食形成的光學原理是光的折射現象
B. 我們能夠觀察到不同顏色的月亮借助了光的反射
C. 只有當月球在近地點時才能觀察到超級大的藍血月亮
D. 從組合圖中就能發現月球相對于地面是運動的
查看答案和解析>>
