【題目】如圖所示，兩只電燈L1和L2并聯在電路中，當S1和S2都閉合時，電路中可能出現（ ）

A.電流表被燒壞
B.電壓表被燒壞
C.兩只燈會被燒壞
D.兩只燈都能發光

【答案】A
【解析】解：由電路圖可知，當S1和S2都閉合時，兩燈泡和電壓表被短路，兩燈泡不能發光、電壓表無示數，而此時會造成電源斷路，電路中的電流過大，燒壞電流表．

所以答案是：A．

【考點精析】本題主要考查了電路的三種狀態的相關知識點，需要掌握電路的三種狀態：通路：連接好電路后，閉合開關，燈泡發光．這種處處連通的電路，叫做通路．（又叫閉合電路）斷路：一個電路如果沒有閉合開關，或導線沒有連接好，電路在某處斷開，處在這種狀態的電路叫做斷路．（又稱開路）短路：不經過用電器，直接用導線把電源兩極連接起來的電路，叫做短路才能正確解答此題．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】如圖所示，電源電壓恒為7V，電壓表量程為0～3V，電流表量程為0～0.6A，滑動變阻器的規格為“20Ω 1A”，燈泡標有“6V 3W”字樣．閉合開關，若兩電表示數均不超過量程，燈泡兩端的電壓不超過額定電壓，不考慮燈絲電阻變化，下列說法符合題意的是（ ）

A.電壓表示數變化范圍2V～3V
B.電流表示數變化范圍0.2A～0.5A
C.滑動變阻器連入電路的阻值變化范圍2Ω～9Ω
D.該電路的最大功率為4.2W

查看答案和解析>>

科目：初中物理 來源： 題型：

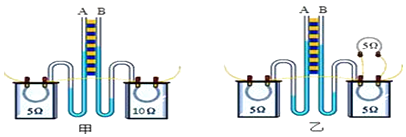

【題目】如圖甲和乙是研究“電熱大小與哪些因素有關”的實驗裝置．通電后，若要比較電阻絲產生熱量的多與少，只需比較與之相連的U型管中 ． 甲是探究電熱與關系的實驗裝置．乙是探究電熱與關系的實驗裝置．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖是一種測量小汽車油箱內油量裝置的原理圖．壓力傳感器R的電阻會隨所受壓力大小發生變化，油量表（由電流表改裝而成）指針能指示出油箱里的油的多少．已知：壓力傳感器R的電阻與所受壓力的關系如下表所示．

壓力F/N

0

50

100

150

200

250

300

…

電阻R/Ω

500

380

310

245

200

170

150

…

若壓力傳感器R的上表面面積為5cm2 ， 汽油熱值為4.6×107J/㎏，汽油密度為0.7×103㎏/m3 ， 電源電壓為6V．g=10N/kg請回答：
（1）當油與箱總重為600N時，壓力傳感器R受到的壓強是多大？
（2）若油箱內油為10㎏時，汽油完全燃燒能放出的熱量是多少？
（3）如果空油箱的質量為6㎏，油量表指針指向2×10﹣2m3時，電路中電流是多少？

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在探究“動能和重力勢能相互轉化”的實驗中，采用如圖所示的實驗裝置．用細線把一個質量為1m的小球懸掛起來，將小球從位置B拉到位置A，由靜止釋放小球，觀察小球從A→B→C的過程中的高度和速度的變化，并測出了小球在A、B、C三個位置時動能和重力勢能的值，從而分析這一過程中動能和重力勢能之間的轉化，數據如表所示．

運動過程或位置

A

A→B

B

B→C

C

動能Ek（J）

0

增加

4.98

減少

0

重力勢能EP（J）

5.00

減少

0

增加

4.97


（1）小球在圖中的C位置，受到個力的作用．
（2）從實驗中可以看出，小球從A→B的過程中速度不斷增加，高度不斷降低，這個過程中是重力勢能逐漸轉化為；在能量轉化的過程中，機械能在逐漸減少，這主要是小球由于受到造成的．
（3）在實驗中，如果換用質量為2m的小球，其他條件不變，那么，小球到達B位置時的機械能質量為1m的小球到達B位置時的機械能（選填“大于”、“小于”或“等于”）．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示，當滑片P向右移動時（ ）

A.電流表A示數不變，電壓表V示數不變
B.電流表A示數不變，電壓表V示數變大
C.電流表A示數變小，電壓表V示數變大
D.電流表A示數變小，電壓表V示數不變

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示的裝置中，當開關S閉合后，下列判斷正確的是（ ）
A.通電螺線管外A點的磁場方向向左
B.通電螺線管的左端為N極
C.向左移動滑片P，通電螺線管的磁性減弱
D.小磁針靜止后，其N極的指向沿水平向右

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示的實驗裝置，可以用來研究光從水中斜射到與空氣的分界面時所發生的光現象．
（1）使入射角i在一定范圍內由小變大，會發現折射角γ（填寫變化規律），且折射角總是大于相應的入射角；
（2）當入射角i增大到某一值時，折射角γ會達到最大值，該最大值是；
（3）若繼續增大入射角i，將會發現不再有光線，而只存在光線．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖，在探究“通過導體中的電流與電阻之間關系”的實驗中，當我們將電阻由5Ω換成10Ω后，接下來的操作正確的是（　�。�

A.將變阻器滑片P向左移動，保持電壓表示數不變
B.將變阻器滑片P向右移動，保持電流表示數不變
C.將變阻器滑片P向右移動，保持電壓表示數不變
D.將變阻器滑片P向左移動，保持電流表示數不變

查看答案和解析>>
