Question

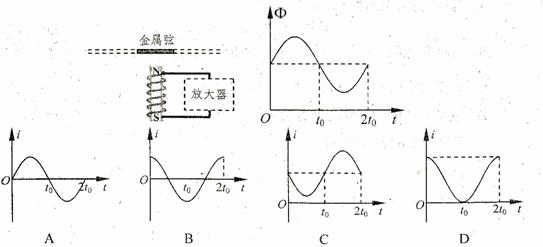

電吉他是利用電磁感應原理工作的一種樂器．如圖a所示為電吉他的拾音器的原理圖，在金屬弦的下方置有一個連接到放大器的螺線管．一條形磁鐵固定在管內，當撥動金屬弦后，螺線管內就會產生感應電流，經一系列轉化后可將電信號轉為聲音信號．
（1）金屬弦的作用類似“研究電磁感應現象”實驗中鐵芯的作用，則被撥動后靠近螺線管的過程中，通過放大器的電流方向為______（以圖象為準，填“向上”或“向下”）．
（2）下列說法正確的是______
A．金屬弦上下振動的周期越大，螺線管內感應電流的方向變化也越快
B．金屬弦上下振動過程中，經過相同位置時速度越大，螺線管中感應電動勢也越大
C．若電吉他通過擴音器發出的聲音隨感應電流強度增大而變響，則增減螺線管匝數會起到調節音量的作用
D．電吉他通過擴音器發出的聲音頻率和金屬弦振動頻率相同，則金屬弦振動越快，發出的聲波越容易發生明顯衍射現象
（3）若由于金屬弦的振動，螺線管內的磁通量隨時間的變化如圖b所示，則對應感應電流的變化為______

Answer 1

【答案】分析：（1）根據楞次定律判斷感應電流的方向．
（2）磁通量的變化率越大，產生的感應電動勢越大，感應電流越大．
（3）根據E=得出感應電動勢和磁通量變化率的關系，從而得出電流隨時間的變化關系．
解答：解：（1）被撥動后靠近螺線管的過程中，磁通量增大，根據楞次定律，產生的感應電流通過放大器的電流方向向下．
（2）A、金屬弦上下振動的周期越大，知磁通量的變化率慢，則產生的感應電流�。�故A錯誤．
B、金屬弦上下振動過程中，經過相同位置時速度越大，知磁通量的變化率越大，則感應電動勢越大．故B正確．
C、根據E=得，增減螺線管匝數，可以改變電動勢，改變感應電流，從而起到調節音量的作用．故C正確．
D、電吉他通過擴音器發出的聲音頻率和金屬弦振動頻率相同，則金屬弦振動越快，發出的聲波頻率越高，波長越小，越不容易發生明顯的衍射．故D錯誤．
故選BC．
（3）根據楞次定律，磁通量增加時和減小時產生的感應電流方向相反，從0時刻開始，磁通量的變化率越來越小，則感應電流的大小越來越小，然后磁通量的變化率越來越大，則感應電流反向越來越大．故D正確，A、B、C錯誤．
故選D．
故答案為：（1）向下，（ 2）BC    （3）D．
點評：解決本題的關鍵掌握法拉第電磁感應定律，以及掌握楞次定律判斷感應電流的方向．
