(9分)實驗室備有以下實驗器材：

A．一個已校準的電流表(量程為1 mA，內阻約幾百歐)

B．一個標準電壓表(量程為3 V)

C．一個電源E(電動勢約為4 V)

D．一個電阻箱R1(阻值范圍為0～9999 Ω)

E．一個滑動變阻器R2(阻值范圍為0～20 Ω)

F．一個單刀單擲開關S、另有導線若干

現要先測出電流表的內阻，然后將其改裝成量程也為3 V 的電壓表，最后利用上述標準電壓表對改裝成的電壓表進行校對．若要求只設計一個電路，既可以較精確地測量表的內阻，又能對改裝后的電壓表進行校對．

(1)請在虛線框中畫出你設計的實驗電路圖．

(2)將圖中實物連接成校對電路圖．

 (3)根據實驗電路，回答下列問題：

①若在測表內阻的實驗中，調節電阻箱R1，使其接入電路中的電阻為R時，讀出表和表的示數分別為I和U，則電流表內阻的大小表達式為________．(用I、U和R表示)

②將表改裝成量程為3 V的電壓表后，在進行校對時，發現改裝后的電壓表的示數總比標準電壓表的示數小，這可能是因為電流表的內阻測量值比實際值________(填“大”或“小”)，應適當調節電阻箱使其接入的電阻值________(填“增大”或“減小”)．

[答案]　(1)如圖甲所示　(3分)

(2)如圖乙所示　(2分)

(3)①－R　(2分)�、谛　p小　(每空1分)

練習冊系列答案
相關習題

科目：高中物理 來源： 題型：閱讀理解

（1）測量一只量程已知的電壓表內阻，器材如下：
A．待測電壓表V（量程3V，內阻未知）     B．電流表A（量程3A內阻0.01Ω）
C．定值電阻R0（阻值2kΩ額定電流50mA） E．多用電表
D．電池組E（電動勢小于3V，內阻可忽略）  F．開關S1、S2
G．導線若干
有一同學利用上述所給的器材，進行如下實驗操作：1用多用電表進行粗測：多用電表電阻擋有三個倍率，分別是×100Ω、×10Ω和×1Ω．該同學選擇×10Ω倍率，用正確的操作方法測量，發現指針偏轉角度太小．為了較準確地進行測量，應選用
×100Ω
×100Ω
倍率．若這時刻度盤上的指針位置如上圖所示，那么測量結果大約是
3
3
kΩ．2為了更準確的測出此電壓表內阻大小，該同學設計了甲、乙兩實驗電路．你認為其中較為合理的是
乙
乙
電路．3用你選擇的電路進行實驗時，用上述所測各量表示電壓表內阻，其表達式為RV=
U2
U1-U2
R0
U2
U1-U2
R0
．
（2）移動電話已成為現代入及時便捷進行溝通的工具．但有時人們在需要聯系時卻發現電池沒電的情況，因此研究高性能、大容量的超長待機的鋰離子電池，是擺在移動電話制造商面前的重要課題．鋰離子電池相當于一個直流電源，下圖是某公司生產的型號為SGH-D508的移動電話的鋰電池的銘牌．這種移動電話在正常待機時，流過電池的電流約為80mA，通話時電流約為150mA．某同學想比較精確的測出該鋰電池的電動勢和內阻，他通過查閱資料了解到一般鋰電池的內阻在零點幾歐到幾歐之間．實驗室備有以下器材：
A．電壓表V1量程1.0V內阻未知；      B．電壓表V2量程5.0V內阻未知；
C．電流表A1量程200mA內阻r1=2.0Ω； D．電流表A2量程0.6A內阻r2約為0.5Ω
E．滑動變阻器阻值變化范圍為0～10Ω； F．滑動變阻器阻值變化范圍為0～100Ω；
G．開關、導線（該導線可以與鋰電池方便的連接）若干； H．學生電源
（1）為能較準確地測得電動勢E和內阻r，除鋰電池外，上述器材中應該選擇
BCFG
BCFG
（填器材序號字母）．
（2）實驗中，當電流表讀數為I1時，電壓表讀數為U1；當電流表讀數為I2時，電壓表讀數為U2．則E和r的計算公式為：E=
U2I1-U1I2
I1-I2
U2I1-U1I2
I1-I2
；r=
U2-U1
I1-I2
U2-U1
I1-I2
．

查看答案和解析>>

科目：高中物理 來源： 題型：

一標有“3.8 V，0.3 A”字樣的小燈泡，其燈絲的電阻會隨溫度的升高而變化，一研究性學習小組在實驗室通過實驗研究這一問題�，F實驗室備有以下實驗器材：

器材名稱

代號

參數

電池組

電壓表

電壓表

電流表

電流表

滑動變阻器

滑動變阻器

固定電阻

開關

導線

E

V1

V2

A1

A2

R1

R2

R0

S

M

電動勢9 V，內阻0.5 Ω

量程0—6 V，內阻2.0 kΩ

量程0—15 V，內阻3.0 kΩ

量程0—0.3 A，內阻2.0 Ω

量程0—6 A，內阻0.4 Ω

0—30 Ω，額定電流2 A

0—1700 Ω，額定電流0.5 A

5 Ω，額定電流5 A

1 A

若干

實驗時要求測量范圍盡可能大，且要求燈泡上的電壓從0調節，測量結果盡可能準確。

①現在有圖1所示的a、b、c、d四個電路，你可選用的電路有_______________。

圖1

②在實驗中，應當選用的實驗器材有電壓表______________，電流表______________，滑線變阻器______________(填器材名稱“代號”)。

③該小組某同學通過實驗描繪出小燈泡的I-U圖線，如圖2所示，試根據圖線中給出的參數，求出小燈泡在工作點A和B的電阻值分別為______________、______________。

圖2

查看答案和解析>>

科目：高中物理 來源： 題型：

一個標有“3.8 V、0.3 A”字樣的小燈泡，其燈絲的電阻會隨溫度的升高而變化，一探究性學習小組在實驗室研究這一問題，現實驗室備有以下實驗器材：

器材名稱

代號

參　數

電池組

電壓表

電壓表

電流表

電流表

滑動變阻器

E

V1

V2

A1

A2

R1

電動勢9 V，內阻0.5 Ω

量程0～5 V，內阻2.0 kΩ

量程0～15 V，內阻3.0 kΩ

量程0～0.3 A，內阻2.0 Ω

量程0～6 A，內阻0.4 Ω

0～10 Ω，額定電流2 A

滑動變阻器

固定電阻

開關

導線

R2

R0

S

M

0～100 Ω，額定電流0.5 A

5 Ω，額定電流5 A

一個

若干

實驗時要求測量范圍盡可能大，且要求燈泡上的電壓從0開始調節，測量結果盡可能準確．

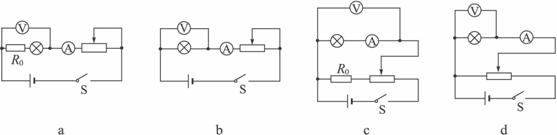

(1)現在有實圖8-5所示的a、b、c、d四個電路，其中可選用的電路有________．

實圖8-5

(2)在實驗中，應當選用的實驗器材有電壓表________，電流表________，滑動變阻器________．(填器材名稱代號)

實圖8-6

(3)該小組某同學通過實驗描繪出小燈泡的IU圖線，如實圖8-6所示，試根據圖線中給出的數據，求出小燈泡在工作點A和B的電阻值分別為________、________.

查看答案和解析>>

科目：高中物理 來源：2010-2011學年四川省眉山市仁壽縣鏵強中學高二（下）月考物理試卷（3月份）（解析版） 題型：解答題

（1）測量一只量程已知的電壓表內阻，器材如下：
A．待測電壓表V（量程3V，內阻未知）     B．電流表A（量程3A內阻0.01Ω）
C．定值電阻R（阻值2kΩ額定電流50mA） E．多用電表
D．電池組E（電動勢小于3V，內阻可忽略）  F．開關S1、S2
G．導線若干
有一同學利用上述所給的器材，進行如下實驗操作：1用多用電表進行粗測：多用電表電阻擋有三個倍率，分別是×100Ω、×10Ω和×1Ω．該同學選擇×10Ω倍率，用正確的操作方法測量，發現指針偏轉角度太小．為了較準確地進行測量，應選用______倍率．若這時刻度盤上的指針位置如上圖所示，那么測量結果大約是______kΩ．2為了更準確的測出此電壓表內阻大小，該同學設計了甲、乙兩實驗電路．你認為其中較為合理的是______電路．3用你選擇的電路進行實驗時，用上述所測各量表示電壓表內阻，其表達式為RV=______．
（2）移動電話已成為現代入及時便捷進行溝通的工具．但有時人們在需要聯系時卻發現電池沒電的情況，因此研究高性能、大容量的超長待機的鋰離子電池，是擺在移動電話制造商面前的重要課題．鋰離子電池相當于一個直流電源，下圖是某公司生產的型號為SGH-D508的移動電話的鋰電池的銘牌．這種移動電話在正常待機時，流過電池的電流約為80mA，通話時電流約為150mA．某同學想比較精確的測出該鋰電池的電動勢和內阻，他通過查閱資料了解到一般鋰電池的內阻在零點幾歐到幾歐之間．實驗室備有以下器材：
A．電壓表V1量程1.0V內阻未知；      B．電壓表V2量程5.0V內阻未知；
C．電流表A1量程200mA內阻r1=2.0Ω； D．電流表A2量程0.6A內阻r2約為0.5Ω
E．滑動變阻器阻值變化范圍為0～10Ω； F．滑動變阻器阻值變化范圍為0～100Ω；
G．開關、導線（該導線可以與鋰電池方便的連接）若干； H．學生電源
（1）為能較準確地測得電動勢E和內阻r，除鋰電池外，上述器材中應該選擇
______（填器材序號字母）．
（2）實驗中，當電流表讀數為I1時，電壓表讀數為U1；當電流表讀數為I2時，電壓表讀數為U2．則E和r的計算公式為：E=______；r=______．
