【題目】實驗室有一破損的雙量程電壓表,兩量程分別是3V15V,其內部電路如圖所示,因電壓表的表頭G已燒壞,無法知道其電學特性,但兩個精密電阻R1、R2完好,測得R1=2.9kΩ,R2=14.9kΩ。現有兩個表頭,外形都與原表頭G相同,已知表頭G1的滿偏電流為1mA,內阻為50Ω;表頭G2的滿偏電流0.5mA,內阻為200Ω,又有三個精密定值電阻r1=50Ωr2=100Ω,r3=150Ω。若保留R1、R2的情況下,對電壓表進行修復,根據所給條件回答下列問題:

1)原表頭G滿偏電流I=________,內阻r=_________.

2)在虛線框中畫出修復后雙量程電壓表的電路(標識出所選用的相應器材符號)

3)某學習小組利用修復的電壓表,再加上可以使用的以下器材:測量一未知電阻Rx的阻值,

電流表A量程0~5mA,內阻未知; 最大阻值約為100Ω的滑動變阻器;

電源E(電動勢約3V); 開關S、導線若干。

由于不知道未知電阻的阻值范圍,學習小組為精確測出未知電阻的阻值,用筆劃線,補充完整電路;選擇合適的電路,正確連線后讀得電壓表示數為2.40V,電流表示數為4.00mA,則未知電阻阻值Rx________Ω

【答案】11mA 100Ω

2)如圖

3750Ω

【解析】(1)由圖可知:電壓表的量程: , ,解得;

(2) 修復電壓表,表頭滿偏電流為,Ig=1mA,電阻應為:rg=100Ω,需要的實驗器材為:表頭的滿偏電流0.5mA,內阻為200Ω的表頭以及r3,即將表頭和r3并聯在電路中使用,電路圖如圖所示:

(3) 由于電流表的電阻未知,而電壓表的電阻已知,所以應該采用電流表的外接法,實物圖如圖所示,

電壓表的量程為3V,則內阻,由歐姆定律得

練習冊系列答案
相關習題

科目:高中物理 來源: 題型:

【題目】2017年2月24日,美國宇航局宣布,在距離地球39光年外的水瓶座,發現了圍繞恒星“Trappist - 1“運行的7個類地行星,其中排列第5的行星“f”(可視為均力球體,且不考慮其白轉運動)被認為最適宜人類居住。假設該行星繞恒星做勻速圓周運動,他到恒星巾心的距離為r,該行星的質量為m,半徑為R,引力常量為G,則下列說法正確的是

A. 該行星的公轉周期為

B. 該行星表面的重力加速度為

C. 該行星的第一宇宙速度為

D. 該行星繞恒星做勻速圓周運動的線速度大小為

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖,質量為m的帶正電的小球用絕緣輕繩懸掛在O點,在空間中存在著水平向右的勻強電場,小球在B點能夠靜止不動,F在讓小球由最低點A從靜止釋放。則小球

A. 恰好能運動到C

B. B點時合力為0

C. 向右運動的過程中合力的功率先增大再減小

D. C點加速度為

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖,質量為m的帶正電的小球用絕緣輕繩懸掛在O點,在空間中存在著水平向右的勻強電場,小球在B點能夠靜止不動。現在讓小球由最低點A從靜止釋放。則小球

A. 恰好能運動到C

B. B點時合力為0

C. 向右運動的過程中合力的功率先增大再減小

D. C點加速度為

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】某同學在用電流表和電壓表測電池的電動勢和內阻的實驗中,串聯了一只的保護電阻,實驗電路如圖所示,

(1)連好電路后,當該同學閉合電鍵,發現電流表示數為0,電壓表示數不為0,檢查各接線柱均未接錯,接觸良好且未發生短路;他用多用電表的電壓擋檢查電路,把兩表筆分別接a、bb、cd、e時,示數均為0,把兩表筆接cd時,示數與電壓表示數相同,由此可推斷故障是________________。

(2)排除故障后,該同學順利完成實驗,根據數據在U-I圖中描出圖線,由圖知:電池的電動勢E=________,內阻r=______。

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】真空中存在電場強度大小為E的勻強電場,一比荷(即電荷量與質量的比值)為K的帶電油滴在該電場中由靜止出發,豎直向上做勻加速直線運動。運動一段時間后,將電場強度的大小突然變為某值,但保持其方向不變。持續同樣的一段時間后,油滴回到出發點。重力加速度大小為。

1)求變化以后的電場強度大小E'

2)若把帶電油滴換成電性和比荷相同的帶電粒子(重力不計),在上述變化的電場中經歷相同時間的運動。求粒子最終速度大小與油滴最終速度大小的比值。

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖所示,帶箭頭的線表示某一電場的電場線.在電場力作用下,一帶電粒子(不計重力)經A點飛向B點,徑跡如圖中虛線所示,下列說法正確的是( )

A. 粒子帶正電 B. 粒子在A點加速度小

C. 粒子在B點動能大 D. AB兩點相比,B點電勢較低

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖所示,內徑均勻的彎曲玻璃管abcdf兩端開口,ab、cd段豎直,bc、df段水平,ab=100cm,bc=50cm,cd=50cm,df=60cm。在水平段df內有一長l=10cm的水銀柱,水銀柱左端位于d點。已知大氣壓p075cmHg且保持不變,不考慮彎管部分的體積。最初管內氣體的溫度為27℃.現將玻璃管a端緩慢豎直向下插入大水銀槽中,使a端恰好位于水銀面下10cm處。

①若緩慢升高氣體的溫度,求水銀柱右端到達f點時氣體的溫度;

②若緩慢降低氣體的溫度,求水銀柱剛好全部進入cd段時氣體的溫度。

查看答案和解析>>

科目:高中物理 來源: 題型:

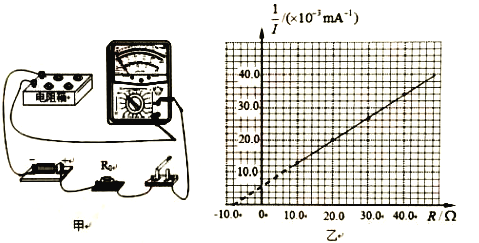

【題目】用電阻箱R、多用電表電流檔、開關和導線測一干電池的電動勢E和內阻r,如圖甲所示。
