【題目】要測繪一個標有“3V、0.2A”小燈泡的伏安特性曲線，燈泡兩端的電壓需要由零逐漸增加到3V．

(1)實驗的電路圖應選用下圖中的________（填字母代號）

A. B. C. D.

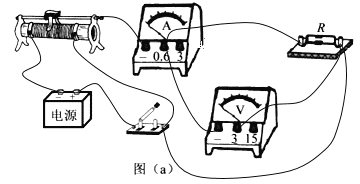

(2)按照實驗要求在圖（a）中畫出實物連線圖________．

(3)在《描繪小燈泡伏安特性曲線》實驗中選擇“3V，0.5A”的小燈泡作為研究對象，備有下列器材：

A.電流表(量程0～0.6A，內阻1Ω)

B.電流表(量程0～3A，內阻1Ω)

C.電壓表(量程0～15V，內阻約10kΩ)

D.電壓表(0～3 V，內阻約2kΩ)

E.滑動變阻器(阻值0~100Ω)

F.滑動變阻器(阻值0-10Ω)

G.電源E=6V

H.開關

I.導線若干

(4)為了測量準確，實驗中應選用電流表________，電壓表_______,滑動變阻器__________（填序號）

(5)在本實驗中，滑動變阻器應采用___________(填“分壓”或“限流”)接法，電流表應采用______(填“內”、“外”)接法小燈泡，如果用實驗所測數據來求電阻，則測量結果比真實數值要________（選填“大”或“小”）。

(6)某同學在實驗中得到如下一組U和I的數據：

編號	1	2	3	4	5	6	7	8
U（V）	0.20	0.60	1.00	1.40	1.80	2.20	2.60	3.00
I（A）	0.020	0.060	0.100	0.140	0.170	0.190	0.200	0.205

①在圖上畫出U-I圖線______。

②從圖線上可以看出，當功率逐漸增大時，燈絲電阻的變化情況是______ ；這表明導體的電阻隨溫度升高而__________

Answer 1

【答案】D A D F 分壓 外 小 增大 增大

【解析】

(1)[1]電壓從零開始變化，滑動變阻器應采用分壓接法；電壓表內阻遠大于燈泡的電阻，則應采用電流表外接，電路選擇D；

(2)[2]電路連線如圖：

(4)[3][4][5]小燈泡額定電流為0.5A，則應選用電流表A，小燈泡額定電壓為3V，則電壓表選D；滑動變阻器要用分壓電路，則滑動變阻器選擇F；

(5)[6][7][8]在本實驗中，燈泡兩端電壓從0開始調節，則滑動變阻器應采用分壓接法；電壓表內阻遠大于小燈泡電阻，則采用電流表應采用外接法；由于電壓表的分流作用，使得電流的測量值偏大，則電阻測量結果比真實數值要小。

(6)[9]根據描點法可得出對應的伏安特性曲線，如圖所示；

[10][11]由圖可知，功率逐漸變大時，小燈泡的溫度不斷升高，電阻增大，其原因是燈泡內阻隨溫度的升高而增大．
