【題目】某實驗小組設計了如圖所示的實驗裝置,通過改變重物的質量,利用計算機可得花滑塊運動的加速度a和所受拉力F的關系圖像。他們在軌道水平和傾斜的兩種情況下分別做了實驗,得到了兩條a-F圖線,如圖(b)所示.
(1)圖線______是在軌道左側抬高成為斜面情況下得到的(選填“①”或“②”);
(2)滑塊和位移傳感器發射部分的總質量m=______kg;滑塊和軌道間的動摩擦因數μ=______.
(3)使用本裝置時,應將力傳感器的掛鉤位于________(選填“上端”或“下端”),力傳感器的示數始終_______(選填“大于”、“小于”或“等于”)重物與力傳感器重力之和。
【答案】(1)①; (2)0.5kg, 0.2; (3)上端, 小于。
【解析】
(1)由圖象①可知,當F=0時,a≠0.也就是說當繩子上沒有拉力時小車就有加速度,說明該同學實驗操作中平衡摩擦力過大,即傾角過大,平衡摩擦力時木板的右端墊得過高。所以圖線①是在軌道左側抬高成為斜面情況下得到的。
(2)根據F=ma得a=F/m
所以滑塊運動的加速度a和所受拉力F的關系圖象斜率等于滑塊和位移傳感器發射部分的總質量的倒數。
由圖形得加速度a和所受拉力F的關系圖象斜率k=2,所以滑塊和位移傳感器發射部分的總質量m=0.5Kg
由圖形②得,在水平軌道上F=1N時,加速度a=0,
根據牛頓第二定律得Fμmg=0
解得μ=0.2
(3)力傳感器的掛鉤應該位于上端,這樣力傳感器的示數等于繩子的張力,即等于滑塊受到的拉力;由于重物與力傳感器向下做加速運動,處于失重狀態,力傳感器的示數始終小于重物與力傳感器重力之和。
答案:(1)①;(2)0.5kg,0.2;(3)上端,小于。
科目:高中物理 來源: 題型:
【題目】某同學為了較精確的測量某一電池的電動勢和內阻,實驗室準備了下列器材:
A. 待測電池E(電動勢約為2V,內阻約為
B. 毫安表G(滿偏電流3.0mA,)
C. 電流表A(量程,內阻約為
)
D. 滑動變阻器(
,額定電流為2A)
E. 滑動變阻器(
,額定電流為1A)
F. 定值電阻
G. 開關一個,導線若干
(1)實驗中為了測量準確且操作方便,滑動變阻器應選______________(選填前面的序號);
(2)根據題意在虛線框中補畫出該實驗的電路圖_____;
(3)實物圖已連好一部分,請根據電路圖,將實物連接完整______;
(4)如圖所示,是該同學利用實驗得到的數據作出的圖線。其中,以電流表A的示數為橫坐標,以毫安G的示數為
縱坐標。由圖可得,被測電池的電動勢為__________V,內阻為__________
。
(結果均保留2位小數)
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】如圖所示,是 A、B處分別固定Q1、Q2兩異種點電荷附近的電場線,P1、P2為電場中的兩點,連線AP1、BP1相互垂直;連線AP2、BP2相互垂直,則
A. Q1帶電量小于Q2帶電量
B. P1處的電勢小于P2處的電勢
C. P1處的場強小于P2處的場強
D. AP1間的電勢差小于P2B間的電勢差
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】物體以速度25m/s豎直上拋,下列判斷正確的是( )
A. 第3s內的位移為零
B. 第3s內的速度變化量為零
C. 第3s初與第3s末的加速度不同
D. 第3s初與第3s末的位置不同
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】如圖所示,探測器首先被送到距離月球表面高度為H的近月軌道做勻速圓周運動,之后在軌道上的A點實施變軌,使探測器繞月球做橢圓運動,當運動到B點時繼續變軌,使探測器靠近月球表面,當其距離月球表面附近高度為h(h<5 m)時開始做自由落體運動,探測器攜帶的傳感器測得自由落體運動時間為t,已知月球半徑為R,萬有引力常量為G。則下列說法正確的是( )
A. 探測器的發射速度必須大于第一宇宙速度
B. 探測器在近月圓軌道和橢圓軌道上的周期相等
C. 探測器在A點變軌時,需減速才能從近月圓軌道進入橢圓軌道
D. 月球的平均密度為
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】如圖所示,在豎直平面內放一個光滑絕緣的半圓形軌道,圓心O與軌道左、右最高點a、c在同一水平線上,水平方向的勻強磁場與半圓形軌道所在的平面垂直。一個帶負電荷的小滑塊由靜止開始從半圓軌道的最高點a滑下,則下列說法中正確的是
A. 滑塊經過最低點b時的速度與磁場不存在時相等
B. 滑塊從a點到最低點b所用的時間與磁場不存在時短
C. 滑塊經過最低點b時對軌道壓力與磁場不存在時相等
D. 滑塊能滑到右側最高點c
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】一同學用電子秤、水壺、細線、墻釘和貼在墻上的白紙等物品,在家中驗證力的平行四邊形定則.
①如圖(a),在電子秤的下端懸掛一裝滿水的水壺,記下水壺________時電子秤的示數F;
②如圖(b),將三細線L1、L2、L3的一端打結,另一端分別拴在電子秤的掛鉤、墻釘A和水壺杯帶上.水平拉開細線L1, 在白紙上記下結點O的位置、________和電子秤的示數F1;
③如圖(c),將另一顆墻釘B釘在與O同一水平位置上,并將L1拴在其上.手握電子秤沿著②中L2的方向拉開細線L2, 使________和三根細線的方向與②中重合,記錄電子秤的示數F2;
④在白紙上按一定標度作出電子秤拉力F、F1、F2的圖示,根據平行四邊形定則作出F1、F2的合力F′的圖示,若________,則平行四邊形定則得到驗證.
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】t=0時甲、乙兩物體同時從同一地點出發沿同一直線運動,以出發點為參考點,他們的位移-時間(x-t)圖象如圖所示,則在t1時刻
A. 它們的速度相同,甲在乙的前方
B. 他們的位置相同,乙的速度大于甲的速度
C. 他們的位置相同,甲的速度大于乙的速度
D. 它們的速度相同,乙在甲的前方
查看答案和解析>>
科目:高中物理 來源: 題型:
【題目】某興趣小組對市場中電線進行調查,

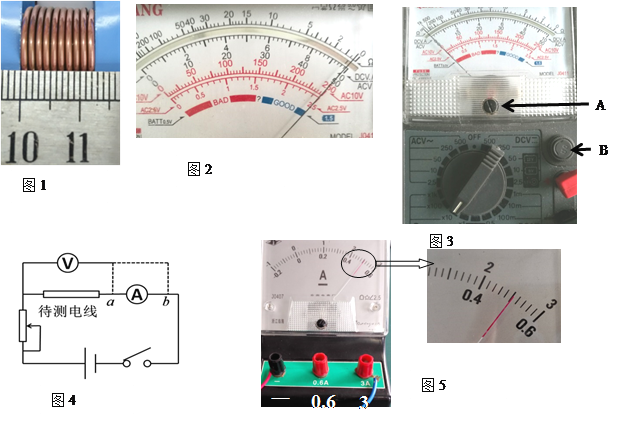

(1)如圖1所示,采用繞線法測得該電線直徑為____________mm;
(2)取長度為100m的電線,欲測其電阻:
①先用多用電表進行粗略測量,將多用表選擇開關置于“×10”檔并調零后,兩表筆接觸待測電阻的兩端進行測量,表盤指針如圖2所示。為了使測量值更準確,“選擇開關”應置于______(填“×1”、“×100”或“×1K”),并兩表筆短接,調節圖3中___(“A”或“B”) 重新調零后進行測量。
②再用伏安法測量其電阻,并設計圖4電路,則電壓表的另一端應接______(填“a”或“b”),測量得電壓表示數為4.50V,而電流表讀數如圖5所示,則所測的電阻為_________Ω。
查看答案和解析>>
