【題目】如圖(a)所示,半徑為r的帶缺口剛性金屬圓環固定在水平面內,缺口兩端引出兩根導線,與電阻R構成閉合回路.若圓環內加一垂直于紙面變化的磁場,變化規律如圖(b)所示.規定磁場方向垂直紙面向里為正,不計金屬圓環的電阻.以下說法正確的是

A.01 s內,流過電阻R的電流方向為bRa

B.23 s內,穿過金屬圓環的磁通量在減小

C.t2 s時,流過電阻R的電流方向發生改變

D.t2 s時,Uabπr2B0

【答案】AD

【解析】

A.規定磁場方向垂直紙面向里為正,依據楞次定律,在0-1s內,穿過線圈向里的磁通量增大,則線圈中產生逆時針方向感應電流,那么流過電阻R的電流方向為,故A正確;

B.由圖乙可知,在2-3s內,穿過金屬圓環的磁通量在增大,故B錯誤;

C磁通量減小,由楞次定律可知,產生的電流方向為,磁通量增大,且磁場方向相反,由楞次定律可知,產生的電流方向為,故C錯誤;

D.當t=2s時,根據法拉第電磁感應定律,因不計金屬圓環的電阻,因此,故D正確.

練習冊系列答案
相關習題

科目:高中物理 來源: 題型:

【題目】如圖所示,空間存在豎直向下的勻強電場和垂直紙面向外的勻強磁場,一帶電液滴從靜止開始自A點沿曲線ACB運動,到達B點時速度為零,C點是運動的最低點,不計摩擦阻力,則以下說法中正確的是

A. 液滴一定帶正電

B. 液滴在C點時的動能最大

C. AC過程液滴的電勢能增大

D. CB過程液滴的機械能增大

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖所示的坐標系xOy中,第一象限內存在垂直紙面向里的勻強磁場,磁感應強度為B0,第二象限存在沿y軸負方向的勻強電場,x軸下方存在垂直紙面向里的勻強磁場,磁感應強度未知。一帶正電粒子從Ad0)點以初速度v0開始運動,初速度方向與x軸負方向夾角θ=,粒子到達y軸時速度方向與y軸垂直,粒子經過電場區域、x軸下方磁場區域恰好回到A點,且速度方向與初速度方向相同。粒子重力不計,sin=0.8,cos=0.6,求:

(1)粒子的比荷;

(2)勻強電場的電場強度;

(3)x軸下方磁場的磁感應強度B。

查看答案和解析>>

科目:高中物理 來源: 題型:

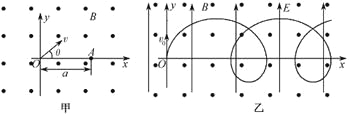

【題目】如圖甲所示,空間存在一范圍足夠大的垂直于xOy平面向外的勻強磁場,磁感應強度大小為B。讓質量為m,電荷量為qq0)的粒子從坐標原點O沿xOy平面以不同的初速度大小和方向入射到磁場中。不計重力和粒子間的影響。

1)若粒子以初速度v1沿y軸正向入射,恰好能經過x軸上的Aa,0)點,求v1的大小;

2)已知一粒子的初速度大小為vvv1),為使該粒子能經過Aa0)點,其入射角θ(粒子初速度與x軸正向的夾角)有幾個?并求出對應的sinθ值;

3)如圖乙,若在此空間再加入沿y軸正向、大小為E的勻強電場,一粒子從O點以初速度v0沿y軸正向發射。研究表明:粒子在xOy平面內做周期性運動,且在任一時刻,粒子速度的x分量vx與其所在位置的y坐標成正比,比例系數與場強大小E無關。求該粒子運動過程中的最大速度值vm

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖所示,兩端開口且導熱良好的汽缸豎直固定放置,兩厚度不計的輕質活塞A、B由輕桿相連,兩活塞的橫截面積分別為SA=30cm2,SB=18 cm2 ,活塞間封閉有一定質量的理想氣體。開始時,活塞A距離較粗汽缸底端10cm,活塞B距離較細汽缸頂端25cm,整個裝置處于靜止狀態。此時大氣壓強為p0=1.0×105Pa,汽缸周圍溫度為27,F對汽缸加熱,使汽缸周圍溫度升高到127,不計一切摩擦。

(1)求升高溫度后活塞A上升的高度;(結果保留1位小數)

(2)保持升高后的溫度不變,在活塞A上緩慢放一重物,使活塞A回到升溫前的位置,求連接活塞A、B的輕桿對A的作用力大小。

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】某同學想將滿偏電流Ig100μA、內阻未知的微安表改裝成電壓表。

1)該同學設計了圖甲所示電路測量該微安表的內阻,所用電源的電動勢為4V。請幫助該同學按圖甲所示電路完成實物圖乙的連接。

2)該同學先閉合開關S1,調節R2的阻值,使微安表的指針偏轉到滿刻度;保持開關S1閉合,再閉合開關S2,保持R2的阻值不變,調節R1的阻值,當微安表的指針偏轉到滿刻度的時,R1的阻值如圖丙所示,則該微安表內阻的測量值Rg________Ω,該測量值________(填大于”“等于小于)真實值。

3)若要將該微安表改裝成量程為1V的電壓表,需________(填串聯并聯)阻值R0________Ω的電阻。

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖所示為魚餌自動投放器的裝置示意圖,其下部是一個高度可以調節的豎直細管,上部是四分之一圓弧彎管,管口沿水平方向。豎直細管下端裝有原長為L0的輕質彈簧,彈簧下端與水面平齊,將彈簧壓縮并鎖定,把魚餌放在彈簧上。解除鎖定當彈簧恢復原長時魚餌獲得速度v0。不考慮一切摩擦,重力加速度取g,調節豎直細管的高度,可以改變魚餌拋出后落水點距管口的水平距離,則該水平距離的最大值為

A. L0B. 2L0C. L0D. 2L0

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】如圖甲所示,一根伸長可忽略的輕繩跨過輕質定滑輪,兩個質量相等的砝碼盤分別系于繩的兩端。甲、乙兩位同學利用該裝置探究系統加速度與其所受合力的關系。共有9個質量均為m的砝碼供實驗時使用。

請回答下列問題:

(1)實驗中,甲將左盤拉至恰好與地面接觸,乙把5個硅碼放在右盤中,4個底碼放在左盤中。系統穩定后,甲由靜止釋放左盤;

(2)若要從(1)的操作中獲取計算系統加速度大小的數據,下列器材中必須使用的是____(填正確答案標號);

A.米尺

B.秒表

C.天平

D.彈簧秤

(3)請說明用(2)中選擇的器材要測量本實驗中的必要物理量是:_________________;

(4)(3)中測量得到的物理量的數據,根據公式________________(用所測量物理量的符號表示),可以計算岀系統加速度的大。

(5)依次把左盤中的砝碼逐個移到右盤中,重復(1)(3)(4)操作;獲得系統在受不同合力作用下加速度的大小,記錄的數據如下表,請利用表中數據在圖乙上描點并作出a-F圖象___________

(6)從作出的aF圖像能得到的實驗結論是:___________________。

查看答案和解析>>

科目:高中物理 來源: 題型:

【題目】原長為2L的輕彈簧豎直放置在水平面上,將一質量為m的物塊從距離彈簧上端1.25L的高度處由靜止釋放,當彈簧被壓縮到最短時,彈簧的長度為L。傾角θ=30°的光滑斜面固定在水平桌面上,現將該彈簧放在斜面上,一端固定在斜面底端,另一端與質量為2m的物塊A接觸但不連接。用外力推動物塊AO點,此時彈簧長度為L,然后由靜止釋放物塊A。某時刻,將質量為0.5m的物塊B從斜面上距離O點為6L處靜止釋放,兩物塊在距離O2L處發生彈性碰撞。重力加速度為g,兩物塊均可視為質點,彈簧均在彈性限度內,求:

(1)碰前瞬間,A、B速度的大小;

(2)第一次碰撞后,B沿斜面上滑的最大距離。

查看答案和解析>>
