【題目】如圖所示的U﹣I圖象中，直線I為某電源的路端電壓與電流的關系，直線Ⅱ為某一電阻R的伏安特性曲線，用該電源直接與電阻R連接成閉合電路，由圖象可知（ ）

A. 電源的內阻為0.5Ω

B. 電源的總功率為1.5W

C. 電源的輸出功率為1.5W

D. 電源內部消耗功率為1.5W

【答案】CD

【解析】

試題由圖象Ⅰ可知電源的電動勢為3.0V，短路電流為2.0A；由圖象Ⅱ可得外電路電阻R為1.5Ω，兩圖象的交點坐標即為電阻R和電源構成閉合回路時的外電壓和干路電流，再求功率．

解：A、由圖象Ⅰ可知，電源電動勢E=3.0V，短路電流I短=2.0A，則電源內阻為：r==Ω=1.5Ω，故A錯誤．

BC、由兩圖象的交點坐標，可得電源的路端電壓為1.5V，干路電流為1.0A，電源的總功率P總=EI=3W，輸出功率為P=UI=1.5×1.0W=1.5W，故B錯誤，C正確．

D、電路中的電流為1.0A，電源內部消耗功率為 P內=I2r=12×1.5W=1.5W，故D正確．

故選：CD

練習冊系列答案
相關習題

科目：高中物理 來源： 題型：

【題目】如圖所示的裝置中，木塊B放在光滑的水平桌面上，子彈A以水平速度射入木塊后(子彈與木塊作用時間極短)，子彈立即停在木塊內。然后將輕彈簧壓縮到最短，已知本塊B的質量為M，子彈的質量為m，現將子彈、木塊和彈簧合在一起作為研究對象(系統)，則從子彈開始入射木塊到彈簧壓縮至最短的整個過程中

A. 系統的動量不守恒，機械能守恒

B. 系統的動量守恒，機械能不守恒

C. 系統損失的機核能為

D. 彈簧最大的彈性勢能小于

查看答案和解析>>

科目：高中物理 來源： 題型：

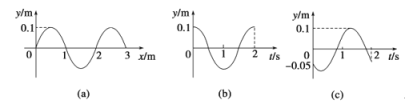

【題目】一列簡諧橫波沿x軸正方向傳播，圖(a)是t＝0時刻的波形圖，圖(b)和圖(c)分別是x軸上某兩處質點的振動圖像．求這兩質點平衡位置之間的距離

查看答案和解析>>

科目：高中物理 來源： 題型：

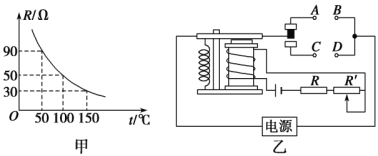

【題目】如圖所示,圖甲為熱敏電阻的R-t圖象，圖乙為用此熱敏電阻R和繼電器組成的一個簡單恒溫箱溫控電路,繼電器的電阻為100Ω。當線圈的電流大于或等于10mA時，繼電器的銜鐵被吸合。為繼電器線圈供電的電池的電動勢E=3.0V。內阻可以不計。圖中的“電源”是恒溫箱加熱器的電源。問：
