（1）圖為某實驗小組在做驗證楞次定律的實驗時得到的波形圖，某橫坐標為時間t軸，縱坐標為電流i軸。根據圖線分析:若將條形磁針的S極插人感應線圈時得到②所示圖線，寫出獲得①所示圖線時條形磁鐵的運動方式是(       )

A．將條形磁針的N極插入感應線圈          B．將條形磁針的S極拔出感應線圈

C．將條形磁針的N極拔出感應線圈           D．條形磁針靜止在感應線圈中

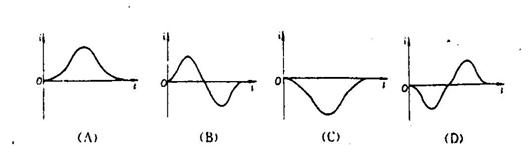

（2）若將條形磁鐵的S極迅速插人感應線圈時得到上題中②所示圖線，現有一磁棒自遠處勻速沿一圓形線圈的軸線運動，并穿過線圈向遠處而去，如右圖所示，則下列四圖中，較正確反映線圈中電流i與時間t關系的是(       )



(1)如圖，某實驗小組在實驗室中利用水平氣墊導軌和兩光電門計時器A和B驗證滑塊M和鉤碼m組成的系統機械能守恒，已知遮光條的寬度為d，先后通過A、B光電門的時間分別為、，滑塊運動通過光電門B時，鉤碼未落地．

①本實驗中需要用到的器材有            （填字母序號）.

A.天平    B.刻度尺    C.打點計時器    D.秒表    E.測力計

②驗證本系統機械能守恒的原理表達式為                               （用已知量和能直接測量的量表示）．

③下列因素中可能增大實驗誤差的是            （填字母序號）.

A．氣墊導軌未調水平

B．滑塊質量M和鉤碼質量m不滿足

C．遮光條寬度太小

D．兩光電門間距過小

圖是某實驗小組在研究磁通量變化時感應電流方向實驗中的部分操作示意圖，圖甲所示是電流通過靈敏檢流計時指針的偏轉情況，圖乙是磁鐵從線圈中抽出時靈敏檢流計指針的偏轉情況．
（1）（單選）圖甲電路中串聯定值電阻R主要是為了______
A．減小電路兩端的電壓，保護電源
B．增大電路兩端的電壓，保護電源
C．減小電路中的電流，保護靈敏檢流計
D．減小電路中的電流，便于觀察靈敏檢流計的讀數
（2）實驗操作如圖乙所示，當磁鐵向上抽出時，檢流計中指針是______偏（填“左”或“右”）；繼續操作如圖丙所示，判斷此時條形磁鐵的運動是______線圈（填“插入”或“抽出”）．
（3）通過完整實驗，最后歸納總結出關于感應電流方向的結論是：______．

（1）圖為某實驗小組在做驗證楞次定律的實驗時得到的波形圖，某橫坐標為時間t軸，縱坐標為電流i軸。根據圖線分析:若將條形磁針的S極插人感應線圈時得到②所示圖線，寫出獲得①所示圖線時條形磁鐵的運動方式是(       )

A. 將條形磁針的N極插入感應線圈         B. 將條形磁針的S極拔出感應線圈

C. 將條形磁針的N極拔出感應線圈         D. 條形磁針靜止在感應線圈中

（2）若將條形磁鐵的S極迅速插人感應線圈時得到上題中②所示圖線，現有一磁棒自遠處勻速沿一圓形線圈的軸線運動，并穿過線圈向遠處而去，如右圖所示，則下列四圖中，較正確反映線圈中電流i與時間t關系的是(       )
