直流電源E.電動勢約為6V.內阻約為0.5導線.電鍵等 (1)在上述器材中.滑動變阻器應選 ,電流表應選 . (2)在虛線框內畫出實驗的電路圖.并在圖中注明各元件的符號. (3)某實驗小組完成實驗后利用實驗中得到的實驗數據在.I―U坐標系中.描繪出了如圖甲所示的小燈泡的伏安特性曲線.根據此圖給出的信息.可以判斷圖乙中正確的是 【查看更多】



題目列表(包括答案和解析)

①有一內阻未知（約20kΩ～60kΩ）、量程（0～3V）的直流電壓表．甲同學用一個多用電表測量上述電壓表的內阻，如圖A所示：先將選擇開關撥至倍率“×1K”檔，將紅、黑表筆短接調零后進行測量，刻度盤指針偏轉如圖B所示，電壓表的電阻應為

Ω．
這時乙同學發現電壓表的讀數為1.6V，認為這是此歐姆表中電池的電動勢，理由是電壓表內阻很大．甲同學對此表示反對，認為歐姆表內阻也很大，這不是電池的路端電壓．請你判斷：

同學的觀點是正確的．

精英家教網
②某同學要測量一電動勢略小于3V的直流電源的電動勢和內阻，有以下器材可供選擇：
A．電流表（0～0.6A～3A）            B．電壓表（0～3V～15V）
C．滑動變阻器R（0～20Ω，5A）       D．滑動變阻器R′（0～200Ω，1A）
E．定值電阻R0F．電建S及導線若干
本次實驗的原理圖如圖C所示，則滑動變阻器應選

（填器材前的字母代號），按照原理圖連接好線路后進行測量，測出6組數據記錄在下表中，記錄有明顯錯誤的是第

組數據
待測量 第1組 第2組 第3組 第4組 第5組 第6組
I/A 0.11 0.20 0.30 0.40 0.50 0.56
U/V 2.87 2.85 2.83 2.82 2.79 2.58
由上表可知，電壓表示數變化不明顯，試分析引起這種情況的原因是


將上述器材的連線略加改動就可解決上述問題，請你在下圖D完成正確的連線．

查看答案和解析>>

①有一內阻未知（約20kΩ～60kΩ）、量程（0～3V）的直流電壓表．甲同學用一個多用電表測量上述電壓表的內阻，如圖A所示：先將選擇開關撥至倍率“×1K”檔，將紅、黑表筆短接調零后進行測量，刻度盤指針偏轉如圖B所示，電壓表的電阻應為    Ω．
這時乙同學發現電壓表的讀數為1.6V，認為這是此歐姆表中電池的電動勢，理由是電壓表內阻很大．甲同學對此表示反對，認為歐姆表內阻也很大，這不是電池的路端電壓．請你判斷：    同學的觀點是正確的．


②某同學要測量一電動勢略小于3V的直流電源的電動勢和內阻，有以下器材可供選擇：
A．電流表（0～0.6A～3A）            B．電壓表（0～3V～15V）
C．滑動變阻器R（0～20Ω，5A）       D．滑動變阻器R′（0～200Ω，1A）
E．定值電阻RF．電建S及導線若干
本次實驗的原理圖如圖C所示，則滑動變阻器應選    （填器材前的字母代號），按照原理圖連接好線路后進行測量，測出6組數據記錄在下表中，記錄有明顯錯誤的是第    組數據
待測量第1組第2組第3組第4組第5組第6組
I/A0.110.200.300.400.500.56
U/V2.872.852.832.822.792.58
由上表可知，電壓表示數變化不明顯，試分析引起這種情況的原因是
將上述器材的連線略加改動就可解決上述問題，請你在下圖D完成正確的連線．

查看答案和解析>>

有一額定電壓為6V，額定功率約為1W的小燈泡，為測其正常工作時的電阻.可提供的器材有
       A．多用表（僅限用歐姆表）                   B．電流表（量程3A，內阻0.01Ω）
       C．電流表（量程0.6A，內阻2Ω）         D．電壓表（量程3V，內阻10kΩ）
       E．電壓表（量程15V，內阻20kΩ）     F．滑動變阻器（阻值20Ω，額定電流2A）
       G．滑動變阻器（阻值50Ω，額定電流1A）
       H．電源（電動勢9V，內阻1Ω）            I．電鍵及導線若干
   （1）某同學用多用表直接測其小燈泡的電阻，通過正常操作，他觀察到下圖中的哪一個（    ）

   （2）另一位同學用伏安法測小燈泡正常工作時的電阻，其選用的電路圖最合理的是下圖中的                                              （    ）

在上面所選用的最合理的電路圖中，可變電阻選用的是        （填充號），通過正確操作，他觀察到電流表的示數是下圖中的哪一個                                              （    ）

由此可知此小燈泡正常工作時的電阻為         Ω.

查看答案和解析>>

小燈泡額定電壓力6v，額定功率約為2W～2.5W之間，現有下列器材：

A.電動勢為5V，內阻不計的直流電源

B.電動勢為8V，內阻不計的直流電源

C.量程為0～10V，內阻約20KΩ的電壓表一個

D.量程為0～3A，內阻為0.5Ω的電流表一個

E.量程為0～0.6A，內阻為2Ω的電流表一個

F.額定電流為2A的0～20Ω滑線變阻器一個

G.開關一個，導線若干

現要求利用上述器材盡量準確地測出燈泡額定功率和各種電壓下的實際功率。

①電源應選用____________，電流表應選用__________。

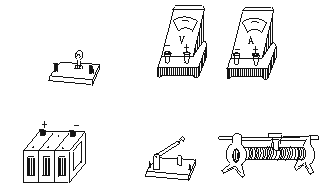

②按實驗需要用導線將器材連接起來。

查看答案和解析>>

一小電珠的額定電壓為6V，額定功率約在1Ｗ～1.5Ｗ之間.現有下列器材：(  )

A．電動勢為6V、內阻不計的直流電源一只

B．電動勢為12V、內阻不計的直流電源一只

C．量程為0～10V，內阻約為20kΩ的電壓表一只

D．量程為0～2A，內阻約0.5Ω的電流表一只

E．量程為0～0.5A，內阻約為2Ω的電流表一只

F．額定電流為2A的0～20Ω的滑線變阻器一只

G．開關一只，導線若干

現要求利用上述器材盡量準確地測出燈泡的額定功率.

(1)電源應選用_______,電流表應選用_______.

(2)按實驗需要用導線(畫實線表示)將圖中器材連接起來.

查看答案和解析>>



一、選擇題

二、本題包括2個小題，共計15分。

11．（1）鉤碼的重力遠小于小車的總重力（2分）

（2）（2分，其他正確的也得分）

鉤碼的重力和小車的總質量（2分）

12．（1）R1；A2（4分）

（2）電路圖如右圖所示（3分）

（3）BD（2分）

三、本題包括5個小題，共計45分，其中13―14題為必休憩部分，15―17為選做部分。

13．（13分）解：

（1）（1分）

 （3分）

由E=B2rv得：  （3分）

（2）由：P=U2=/R

得：  （2分）

而：，

所以： （4分）

14．（16分）（1）輪緣轉動的線速度： （2分）

（2）板運動的加速度：  （2分）

板在輪子上做勻加速運動的時間：  （1分）

板在做勻速運動的全過程中其重心平動發生的位移為：

   （1分）

板在做勻速運動的全過程中其重心平動發生的位移為：

  （1分）

因此，板運動的總時間為：   （2分）

（3）由功能關系知：輪子在傳送木板的過程中所消耗 的機械能一部分轉化成了木板的動能，另一部分因克服摩擦力做功轉化成了內能，即：

木板獲得的動能：  （1分）

摩擦力做功產生的內能：  （2分）

加速過程木板與輪子間的相對位移：

   （1分）

消耗的機械能：  （2分）

聯立上述四個方程解得：

  （1分）

15．（選修3―3）（8分）

（1）10-10（1分）  布朗運動（或擴散現象）（1分）   先增大后減�。�1分）

（2）氣體壓強減�。�1分）

一定質量的氣體，溫度不變時，分子的平均動能一定，氣體體積增大，分子的密集程度減小，所以氣體壓強減小。（2分）

一定質量的理想氣體，溫度不變時，內能不變，根據熱力學第一定律，當氣體對外做功時，氣體一定吸收熱量，吸收的熱量等于氣體外做的功量即900J。（2分）

16．（選修3―4）（8分）

由  （2分）

由  （2分）

由  （2分）

而光線在BC面的入射角，

故光線在BC面上發生全反射后，垂直AC面射出棱鏡。（2分）

17．（選修3―5（8分）

①  （2分）

②設新核釙的速度為v′

由動量守恒定律  （2分）

衰變過程中釋放的核能為  （2分）

由愛因斯坦質能方程，得：  （1分）

解得：    （1分）
