①除待測金屬管線外.還應選用的器材有 ．②在圖中畫出你所設計的實驗電路圖.并把所選儀器連成實際測量電路．③實驗中需要測量的物理量有: ．④計算金屬管線內部空間截面積S0的表達式為S0＝ ． 【查看更多】



題目列表(包括答案和解析)

有一根細長而均勻的金屬材料樣品M截面為外方內圓，如圖所示.此樣品重約1—2N，長約為30cm.電阻約為10 Ω，其電阻率為ρ，密度為D，因管線內徑d太小，無法直接測量，請設計一個實驗方案測量d.供選用的器材有：

A.毫米刻度尺

B.螺旋測微器

C.電流表(600 mA，1.0 Ω)

D.電流表(3 A，0.1 Ω)

E.電壓表(3 V，6 kΩ)

F.滑動變阻器(2 kΩ，0.5 A)

G.滑動變阻器(10 Ω，2 A)

H.蓄電池(6 V，0.05 Ω)

(1)除待測金屬材料、開關、帶夾子的導線若干外，還應選用實驗器材有_____________(只填代號字母).

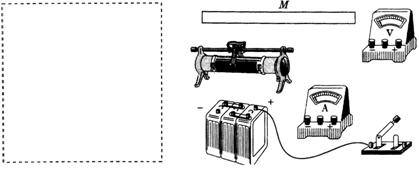

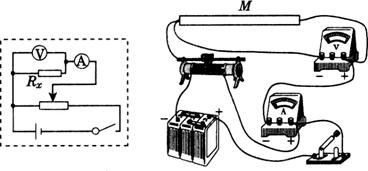

(2)在(下左圖)虛線框中，畫出設計方案的電路圖；

(3)在(下右圖)中，把所選器材連接實際測量電路(已連好一根線)；

(4)用已知的物理常數和測得的物理量，推導出計算金屬管線內徑d的表達式.

查看答案和解析>>

有一根西昌而均勻的金屬管線樣品，橫截面如圖所示．此金屬材料重約1～2 N，長約為30 cm，電阻約為10 Ω．已知這種金屬材料的電阻率為ρ，密度為ρ0．因管內中空部分截面積形狀不規則，無法直接測量．請設計一個實驗方案，測量中空部分的截面積S0．現有如下材料可選：

A．毫米刻度尺

B．螺旋測微器

C．電流表(600 mA，1.0 Ω)

D．電流表(3 A，0.1 Ω)

E．電壓表(3 V，6 kΩ)

F．滑動變阻器(50 Ω，2 A)

G．蓄電池(6 V，0.05 Ω)

H．開關一個，導線若干

(1)除待測金屬管線外，還應選用的材料有________(只填代號字母)

(2)在圖中把所選一起連成實際測量電路．

(3)實驗中要測量的物理量有________________計算金屬管線內部空間截面積S0的表達式為S0＝________．

查看答案和解析>>

有一根細長而均勻的金屬管線樣品，橫截面如圖1所示．此金屬材料重約1～2N，長約為30cm，電阻約為10Ω．已知這種金屬材料的電阻率為ρ，密度為ρ．因管內中空部分截面積形狀不規則，無法直接測量．請設計一個實驗方案，測量中空部分的截面積S．現有如下材料可選：
A．毫米刻度尺
B．螺旋測微器
C．電流表（600mA，1.0Ω）
D．電流表（3A，0.1Ω）
E．電壓表（3V，6kΩ）
F．滑動變阻器（50Ω，2A）
G．蓄電池（6V，0.05Ω）
H．開關一個，導線若干

（1）除待測金屬管線外，還應選用的材料有______（只填代號字母）
（2）在圖2中把所選一起連成實際測量電路．
（3）實驗中要測量的物理量有______計算金屬管線內部空間截面積S的表達式為S=______．

查看答案和解析>>

有一根細長而均勻的金屬管線樣品，橫截面如圖1所示．此金屬材料重約1～2N，長約為30cm，電阻約為10Ω．已知這種金屬材料的電阻率為ρ，密度為ρ0．因管內中空部分截面積形狀不規則，無法直接測量．請設計一個實驗方案，測量中空部分的截面積S0．現有如下材料可選：
A．毫米刻度尺
B．螺旋測微器
C．電流表（600mA，1.0Ω）
D．電流表（3A，0.1Ω）
E．電壓表（3V，6kΩ）
F．滑動變阻器（50Ω，2A）
G．蓄電池（6V，0.05Ω）
H．開關一個，導線若干

（1）除待測金屬管線外，還應選用的材料有
A、B、C、E、F、G、H
A、B、C、E、F、G、H
（只填代號字母）
（2）在圖2中把所選一起連成實際測量電路．
（3）實驗中要測量的物理量有
橫截面邊長a、管線長度l、電壓表示數U、電流表示數I
橫截面邊長a、管線長度l、電壓表示數U、電流表示數I
計算金屬管線內部空間截面積S0的表達式為S0=
a2-
ρIl
U
a2-
ρIl
U
．

查看答案和解析>>

有一根細長而均勻的金屬管線樣品，橫截面如圖1所示．此金屬材料重約1～2N，長約為30cm，電阻約為10Ω．已知這種金屬材料的電阻率為ρ，密度為ρ0．因管內中空部分截面積形狀不規則，無法直接測量．請設計一個實驗方案，測量中空部分的截面積S0．現有如下材料可選：
A．毫米刻度尺
B．螺旋測微器
C．電流表（600mA，1.0Ω）
D．電流表（3A，0.1Ω）
E．電壓表（3V，6kΩ）
F．滑動變阻器（50Ω，2A）
G．蓄電池（6V，0.05Ω）
H．開關一個，導線若干

精英家教網

（1）除待測金屬管線外，還應選用的材料有______（只填代號字母）
（2）在圖2中把所選一起連成實際測量電路．
（3）實驗中要測量的物理量有______計算金屬管線內部空間截面積S0的表達式為S0=______．

查看答案和解析>>
