題目列表(包括答案和解析)
如圖所示的電路中，電源的電動勢E和內阻r一定，A、B為平行板電容器的兩塊正對金屬板，R1為光敏電阻．當R2的滑動觸頭P在a端時，閉合開關S，此時電流表A和電壓表V的示數分別為I和U．以下說法正確的是（ �。�| A、若僅將R2的滑動觸頭P向b端移動，則I不變，U增大 | B、若僅增大A、B板間距離，則電容器所帶電荷量減少 | C、若僅用更強的光照射，則I增大，U增大，電容器所帶電荷量增加 | D、若僅用更強的光照射R1，則U變化量的絕對值與I變化量的絕對值的比值不變 |
圖12-3-8
圖12-3-9
圖15
圖16
如圖所示，足夠長的平行金屬導軌MN、PQ平行放置，間距為L，與水平面成θ角，導軌與固定電阻R1和R2相連，且
．R1支路串聯開關S，原來S閉合，勻強磁場垂直導軌平面斜向上。有一質量為m的導體棒ab與導軌垂直放置，接觸面粗糙且始終接觸良好，導體棒的有效電阻也為R．現讓導體棒從靜止釋放沿導軌下滑，當導體棒運動達到穩定狀態時速率為
，此時整個電路消耗的電功率為重力功率的
。已知當地的重力加速度為g，導軌電阻不計。試求：
（1）在上述穩定狀態時，導體棒ab中的電流I和磁感應強度B的大��；
（2）如果導體棒從靜止釋放沿導軌下滑x距離后運動達到穩定狀態，在這一過程中回路產生的電熱是多少？
（3）斷開開關S后，導體棒沿導軌下滑一段距離后，通過導體棒ab的電量為q，求這段距離是多少?

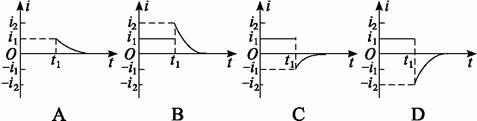

如圖15示電路中，Ｓ是閉合的，此時流過燈泡A的電流為ｉ1,流過線圈Ｌ的電流為i2,且i1＜i2. 在t1時刻將S斷開,那么流過燈泡的電流隨時間變化的圖象是圖16中的( )
圖15
圖16
