I（1）某同學用圖示裝置“探究功與物體速度變化的關系”。下列操作正確的是________
_
A．用同一根橡皮筋，每次從不同位置釋放小車，可以得到不同的彈力做的功
B．實驗時，橡皮筋每次拉伸的長度不必保持一致
C．將放小車的長木板傾斜的目的是讓小車松手后運動得更快些
D．要使橡皮筋對小車做不同的功可以通過改變系在小車上的橡皮筋根數來達到
（2）下列4條紙帶哪一條是該同學在實驗中正確操作得到的紙帶______________；

（3）若打點計時器所連接電源的頻率為50Hz，則根據所選紙帶可知橡皮筋恢復原長時小車的速度為____________m／s。
（II） 在測定一節干電池的電動勢和內阻的實驗中，現有下列器材：待測干電池一節，電流表G（滿偏電流為2.5mA，內阻為199Ω），定值電阻R₁＝1.0.Ω，定值電阻R₂＝99.5.Ω，電阻箱R（0~99.9Ω），開關、導線若干。
（1）請在下面所給方框內，畫出實驗電路圖，其中定值電阻應選用     (選填“R₁”或“R₂”)；

（2）某同學實驗測出了電阻箱的電阻R和電流表G的示數I_g，記錄數據(見下表)．請在下面坐標圖中描點作出-R圖線．

次數 物理量	1	2	3	4	5	6
R/Ω	1.6	2.1	2.2	3.2	4.2	5.6
Ig/mA	2.25	2.00	1.67	1.50	1.25	1.00
/(mA)-1	0.44	0.50	0.60	0.67	0.80	1.00

I（1）某同學用圖示裝置“探究功與物體速度變化的關系”。下列操作正確的是________

_

A．用同一根橡皮筋，每次從不同位置釋放小車，可以得到不同的彈力做的功

B．實驗時，橡皮筋每次拉伸的長度不必保持一致

C．將放小車的長木板傾斜的目的是讓小車松手后運動得更快些

D．要使橡皮筋對小車做不同的功可以通過改變系在小車上的橡皮筋根數來達到

（2）下列4條紙帶哪一條是該同學在實驗中正確操作得到的紙帶______________；

（3）若打點計時器所連接電源的頻率為50Hz，則根據所選紙帶可知橡皮筋恢復原長時小車的速度為____________m／s。

（II） 在測定一節干電池的電動勢和內阻的實驗中，現有下列器材：待測干電池一節，電流表G（滿偏電流為2.5mA，內阻為199Ω），定值電阻R₁＝1.0.Ω，定值電阻R₂＝99.5.Ω，電阻箱R（0~99.9Ω），開關、導線若干。

（1）請在下面所給方框內，畫出實驗電路圖，其中定值電阻應選用      (選填“R₁”或“R₂”)；

（2）某同學實驗測出了電阻箱的電阻R和電流表G的示數I_g，記錄數據(見下表)．請在下面坐標圖中描點作出-R圖線．

（3）根據圖線可求得，被測電池的電動勢E=______V，內阻為r=______Ω．

圖為“驗證牛頓第二定律”的實驗裝置示意圖．砂和砂桶的質量為 m，小車和砝碼的總質量為M.實驗中用砂和砂桶總重力的大小作為細線對小車拉力的大�。�

(1)實驗中，為了使細線對小車的拉力等于小車所受的合外力，先調節長木板一端滑輪的高度，使細線與長木板平行．接下來還需要進行的一項操作是(　　)

A．將長木板水平放置，讓小車連著已經穿過打點計時器的紙帶，給打點計時器通電，調節m的大小，使小車在砂和砂桶的牽引下運動，從打出的紙帶判斷小車是否做勻速運動

B．將長木板的一端墊起適當的高度，讓小車連著已經穿過打點計時器的紙帶，撤去砂和砂桶，給打點計時器通電，輕推小車，從打出的紙帶判斷小車是否做勻速運動

C．將長木板的一端墊起適當的高度，撤去紙帶以及砂和砂桶，輕推小車，觀察判斷小車是否做勻速運動

(2)實驗中要進行質量m和M的選取，以下最合理的一組是(　　)

A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

(3)下圖是實驗中得到的一條紙帶，A、B、C、D、E、F、G為7個相鄰的計數點，相鄰的兩個計數點之間還有四個點未畫出．量出相鄰的計數點之間的距離分別為：S_AB＝4.22 cm、S_BC＝4.65 cm、S_CD＝5.08 cm、S_DE＝5.49 cm、S_EF＝5.91 cm、S_FG＝6.34 cm.已知打點計時器的工作頻率為50 Hz，則小車的加速度a＝______m/s²

(結果保留2位有效數字)．

圖為“驗證牛頓第二定律”的實驗裝置示意圖．砂和砂桶的質量為 m，小車和砝碼的總質量為M.實驗中用砂和砂桶總重力的大小作為細線對小車拉力的大�。�
(1)實驗中，為了使細線對小車的拉力等于小車所受的合外力，先調節長木板一端滑輪的高度，使細線與長木板平行．接下來還需要進行的一項操作是(　　)

A．將長木板水平放置，讓小車連著已經穿過打點計時器的紙帶，給打點計時器通電，調節m的大小，使小車在砂和砂桶的牽引下運動，從打出的紙帶判斷小車是否做勻速運動
B．將長木板的一端墊起適當的高度，讓小車連著已經穿過打點計時器的紙帶，撤去砂和砂桶，給打點計時器通電，輕推小車，從打出的紙帶判斷小車是否做勻速運動
C．將長木板的一端墊起適當的高度，撤去紙帶以及砂和砂桶，輕推小車，觀察判斷小車是否做勻速運動
(2)實驗中要進行質量m和M的選取，以下最合理的一組是(　　)
A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g
B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g
C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g
D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g
(3)下圖是實驗中得到的一條紙帶，A、B、C、D、E、F、G為7個相鄰的計數點，相鄰的兩個計數點之間還有四個點未畫出．量出相鄰的計數點之間的距離分別為：S_AB＝4.22 cm、S_BC＝4.65 cm、S_CD＝5.08 cm、S_DE＝5.49 cm、S_EF＝5.91 cm、S_FG＝6.34 cm.已知打點計時器的工作頻率為50 Hz，則小車的加速度a＝______m/s²
(結果保留2位有效數字)．

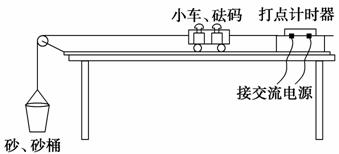

圖3－4－13為“驗證牛頓第二定律”的實驗裝置示意圖．砂和砂桶的總質量為m，小車和砝碼的總質量為M.實驗中用砂和砂桶總重力的大小作為細線對小車拉力的大小．

(1)(單選)實驗中，為了使細線對小車的拉力等于小車所受的合外力，先調節長木板一端滑輪的高度，使細線與長木板平行．接下來還需要進行的一項操作是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　 　 (　　)

A．將長木板水平放置，讓小車連著已經穿過打點計時器的紙帶，給打點計時

器通電，調節m的大小，使小車在砂和砂桶的牽引下運動，從打出的紙帶判斷小車是否做勻速運動

B．將長木板的一端墊起適當的高度，讓小車連著已經穿過打點計時器的紙帶，

撤去砂和砂桶，給打點計時器通電，輕推小車，從打出的紙帶判斷小車是否做勻速運動

C．將長木板的一端墊起適當的高度，撤去紙帶以及砂和砂桶，輕推小車，觀

察判斷小車是否做勻速運動

(2)(單選)實驗中要進行質量m和M的選取，以下最合理的一組是 　 (　　)．

A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

(3)圖3－4－14是實驗中得到的一條紙帶，A、B、C、D、E、F、G為7個相鄰的計數點，相鄰的兩個計數點之間還有四個點未畫出，量出相鄰的計數點之間的距離分別為：s_AB＝4.22 cm、s_BC＝4.65 cm、s_CD＝5.08 cm、s_DE＝5.49 cm，s_EF＝5.91 cm，s_FG＝6.34 cm.已知打點計時器的工作頻率為50 Hz，則小車的加速度大小a＝________m/s².(結果保留兩位有效數字)．

圖3－4－13

圖3－4－14
