(2)測量一只量程已知的電壓表內阻，所備器材如下：

A．待測電壓表V(量程3 V，內駔未知)

B．電流表A(量程3 A，內阻0．01 Ω)

C．定值電阻R₀(阻值2 kΩ，額定電流50 mA)

D．電池組E(電動勢略小于3V，內阻不計)

E．多用電表

F．開關S₁、S₁，導線若干

有—同學利用上面所給器材，進行如下實驗操作：

①首先，用多用電表進行粗測：多用電表電阻擋有4個倍率，分別是×1 kΩ、× 100 Ω、×10 Ω、×1 Ω。該同學選擇×10 Ω倍率，用正確的操作方法測量，發現指針偏角太小(相對左端)。為了較準確地進行測量，重新選用×100 Ω倍率。若這時刻度盤上的指針位置如圖甲所示．那么測量結果是__________Ω。

②為了更精確地測出此電壓表內阻，該同學設計了如圖乙所示的A、B實驗電路。你認為其中較合理的電路圖是_________其理由是_________。

③用你所選擇的電路進行實驗時，請簡述實驗步驟_________；并用上述所測各量的符號表示電壓表內阻R_V=_________。

④在圖丙中，根據你選擇的電路圖把實物連接好。

(1)利用單分子油膜法估測分子的直徑，需要測量的物理量是_________
A．一滴油的體積和它的密度
B．一滴油的體積和它散成油膜的最大面積
C．一滴油的質量和它的密度
D．一滴油形成油膜的厚度和它的密度
(2)某同學在用油膜法估測分子直徑的實驗中，計算結果明顯偏大，可能是由于_______
A．油酸中含有大量酒精
B．將油酸酒精溶液的體積直接作為油酸的體積進行計算
C．計算油膜面積時，舍去了所有不足一格的方格
D．水面上痱子粉撒得多，油膜沒有充分展開
(3)油酸酒精溶液的濃度為每1000cm³油酸酒精溶液中有油酸0.5cm³，用滴管向量筒內滴50滴上述溶液，量筒中的溶液體積增加1cm³。若把一滴這樣的溶液滴入盛水的淺盤中，由于酒精溶于水，油酸在水面展開，穩定后形成單分子油膜的形狀如圖所示。（結果保留二位有效數字）

①試計算一滴這樣的溶液含有純油酸體積為________ m³
②若油酸薄膜的面積約為2.32×10^-2m²；根據上述數據，估算油酸分子的的直徑為________m。

(1)利用單分子油膜法估測分子的直徑，需要測量的物理量是_________

A．一滴油的體積和它的密度

B．一滴油的體積和它散成油膜的最大面積

C．一滴油的質量和它的密度

D．一滴油形成油膜的厚度和它的密度

(2)某同學在用油膜法估測分子直徑的實驗中，計算結果明顯偏大，可能是由于_______

A．油酸中含有大量酒精

B．將油酸酒精溶液的體積直接作為油酸的體積進行計算

C．計算油膜面積時，舍去了所有不足一格的方格

D．水面上痱子粉撒得多，油膜沒有充分展開

(3)油酸酒精溶液的濃度為每1000cm³油酸酒精溶液中有油酸0.5cm³，用滴管向量筒內滴50滴上述溶液，量筒中的溶液體積增加1cm³。若把一滴這樣的溶液滴入盛水的淺盤中，由于酒精溶于水，油酸在水面展開，穩定后形成單分子油膜的形狀如圖所示。（結果保留二位有效數字）

①試計算一滴這樣的溶液含有純油酸體積為________ m³

②若油酸薄膜的面積約為2.32×10^-2m²；根據上述數據，估算油酸分子的的直徑為________m。

(2)在測定滿偏電流2.5 mA，內阻約50 Ω的電流表A₁內電阻的實驗中，備用的器件有：

A.電流表A₂(量程0～3 mA)

B.標準電壓表V(量程0～15 V)

C.保護電阻R₀(阻值100 Ω)

D.電阻箱R₁(0～999.9 Ω)

E.電源(電動勢1.5 V，有內阻)

F.滑動變阻器R₂(0～20 Ω)、額定電流1.5 A，導線、開關若干

根據列出的器材，①在方框中畫出測電流表A1內阻的電路圖。

②寫出要測量的物理量___________________________________________________________。

③寫出電流表內阻的計算式_______________________________________________________。

①用天平測出電動小車的質量為0.4 kg；

②將電動小車、紙帶和打點計時器按如圖甲所示安裝；

③接通打點計時器(其打點時間間隔為0.02 s)；

④使電動小車以額定功率加速運動，達到最大速度一段時間后關閉小車電源，待小車靜止時再關閉打點計時器(設小車在整個過程中所受的阻力恒定)。

在上述過程中，打點計時器在紙帶上所打的部分點跡如圖乙所示(圖中長度單位：cm)。

請你分析紙帶數據，回答下列問題(結果均保留兩位有效數字)：

①該電動小車運動的最大速度為____________m／s；

②該電動小車在勻減速運動的加速度大小為___________m／s2；

③該電動小車的額定功率為__________W。

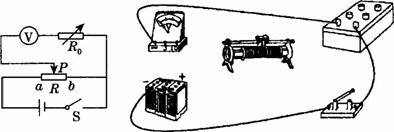

(2)為了測量一個量程為3.0 V電壓表的內阻Rv，(約幾千歐)，某同學采用了如圖所示的電路(部分實物電路已連好)，利用“半偏法”進行測量，電路中電阻箱R₀的最大值為9 999 Ω，滑動變阻器R的最大阻值為50 Ω。

①按圖示電路將所給的實物測量電路補充完整。

②該同學測量電壓表的內阻時，其實驗步驟為：

A.將電阻箱R₀的阻值調到零                  B.閉合開關S

C.連接好電路，注意斷開開關s              D.把滑動變阻器R的滑片P滑到b端

E.調節電阻箱R₀的阻值，使電壓表的示數為1.5 V

F.調節滑動變阻器R，使電壓表的示數為3.0 V

G.記下此時電阻箱R₀的阻值

以上實驗步驟合理的順序為__________。(填寫字母)

③若所記電阻箱R₀的阻值為3 500 Ω，則用此法測得的電壓表內阻是___________kΩ。
