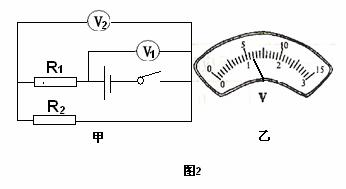

如圖2所示，在甲圖中，當閉合開關后，兩個電壓表指針偏轉均如圖乙所示，則電阻R、R兩端的電壓分別為：

A、1.2V, 4.8V     B、6V, 1.2V    C、1.2V, 6V  D、 4.8V, 1.2V

如圖所示燈的電阻為6Ω，燈的電阻為14Ω，開關閉合后，電流表的示數為0.3A，則電壓表示數為

[　　]

如圖所示燈的電阻為6Ω，燈的電阻為14Ω，開關閉合后，電流表的示數為0.3A，則電壓表示數為

[　　]

如圖9所示的電路，電源電壓為8V并保持不變，閉合開關S，當滑動變阻器的滑片由一個位置移動到另一個位置時，定值電阻R₀的電功率由1.6 W變成了0.4 W，則電壓表的示數可能(　　 )

A．由2V變為4V B．由3V變為6V C．由3V變為5V D．由4V變為6V

4節干電池串聯成電池組，電壓為

[　　]
