如圖18所示的電路，電源電壓為12 V保持不變，R₁=4Ω，R₂=6Ω，閉合開關S，調節滑動變阻器，當電流表A₂的示數如圖19所示，則電流表A₁的示數是多少？

如圖6所示的電路中，電源電壓保持不變。閉合開關S，電路工作正常，過了一會兒，燈L熄滅，兩個電表只有一個電表的示數變小，則下列判斷中正確的是

A. 燈L斷路

　 B. 燈L短路

　 C. 電阻R短路

　 D. 電阻R斷路

如圖9所示的電路，電源電壓為8V并保持不變，閉合開關S，當滑動變阻器的滑片由一個位置移動到另一個位置時，定值電阻R₀的電功率由1.6 W變成了0.4 W，則電壓表的示數可能(　　 )

A．由2V變為4V B．由3V變為6V C．由3V變為5V D．由4V變為6V

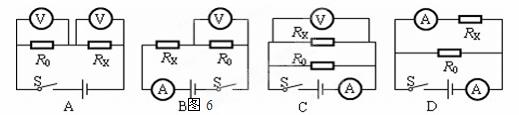

如圖6所示的電路圖中電源電壓未知，R₀是阻值已知的定值電阻。開關S閉合后，能夠測算出未知電阻R_X阻值的電路是（        ）

如圖6所示的電路中，電源電壓不變，R₁為定值電阻，開關S閉合后，滑片向右移動時，下列說法正確的是

A．電流表示數變大，電壓表與電流表示數之比變大

B．電流表示數變小，電壓表與電流表示數之比不變

C．電流表示數變大，電壓表與電流表示數之比不變

D．電壓表示數變小，電壓表與電流表示數之比變大
