Question

【題目】小明在進行“測量小電燈的功率”的實驗時，實驗臺上給他提供的器材有：6V蓄電池、電流表（0～0.6A、0～3A）、電壓表（0～3V、0～15V）、滑動變阻器（50Ω、1.5A）、額定電壓為2.5V的小電燈（正常發光時的電阻約為7Ω）、開關各一個，導線若干。

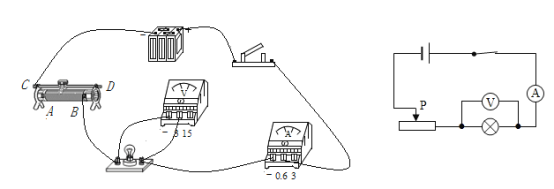

（1）請補畫完整實物電路，并在虛線框內畫出該電路圖。

（____________）

（2）閉合開關前應把滑動變阻器滑片的位置調到_____（填寫“C”或“D”）端。

（3）閉合開關后，小明發現燈泡不發光，電流表的示數為零，電壓表的示數為6V，產生此故障的原因可能是下列情況中的_____和_____。（填寫序號）

A．小電燈短路　　　

B．小電燈的燈絲斷了 　

C．小電燈的燈座接觸不良

D．電壓表的正、負接線柱接反

E．變阻器滑片放在了最小阻值處

（4）排除故障后，調節滑動變阻器測得如表所示的三組數據。則小電燈的額定功率為_____W。

實驗次數	1	2	3
電壓U/V	2.0	2.5	2.8
電流I/A	0.30	0.36	0.38

（5）小明發現，由表中數據計算可知：小電燈亮度不同時燈絲的電阻不相等。你認為造成這種結果的原因是_____。

Answer 1

【答案】 C B C 0.9 燈絲的電阻隨溫度的升高而增大

【解析】

(1)[1]測量小電燈的功率，電流表應該與小電燈串聯，小電燈的額定電壓是2.5V，正常發光時的電阻約為7Ω，那么正常發光時的電流大小是

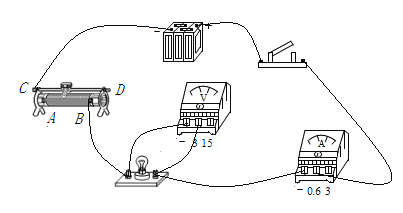

那么電流表的量程應該選擇0～0.6A；電壓表應該與小電燈并聯，小電燈的額定電壓是2.5V，那么電壓表的量程選擇0～3V即可，實物圖連接如下圖所示；

從實物圖可以看到，電流從電源正極流出，流過開關，流過電流表、小電燈、再流過滑動變阻器，最后回負極，其中電壓表并聯在小電燈兩端，根據所述畫出電路圖，如下圖所示；

(2)[2]閉合開關前應把滑動變阻器滑片的位置調到C端，使接入電路中的電阻值最大，電路中的電流最小，防止電流過大損壞用電器；

(3)[3][4] A．假設小電燈短路，那么有電流流過電流表，電流表有示數，電壓表沒有示數，這與題意不符合，A項不合題意；

B．假設小電燈的燈絲斷了，那么電流表沒有電流流過，示數為零，電壓表測的是電源電壓，示數為6V，這與題意相符合，選項B符合題意；

C．假設小電燈的燈座接觸不良，那么沒有電流流過小電燈，小電燈不亮，電流表示數為零，電壓表測的是電源電壓，示數為6V，這與題意相符合，選項C符合題意；

D．假設電壓表的正、負接線柱接反，那么電壓表的指針會反方向偏轉，小電燈依然會亮，電流表有示數，這與題意不符合，D項不合題意；

E．假設變阻器滑片放在了最小阻值處，那么小電燈會亮，電流表有示數，這與題意不符合，E項不合題意；

(4)[5]從表中可以看到，當電壓是2.5V時，電流值是0.36A，這個電壓值是額定電壓，那么小電燈的額定功率為

(5)[6]因為電流的熱效應，當燈絲有電流通過時，燈絲的溫度會升高，電阻會變大。
