【題目】在如圖甲的電路中，閉合開關S后，電流表A1的示數如圖乙，電流表A的示數如圖丙，則電流表A2的示數為________A。

【答案】1.1

【解析】

由圖可知：燈L1與燈L2并聯，電流表A測干路電流，電流表A1測L1電流。根據并聯電路電流規律可知：干路電流大于支路電流。而從兩表指針偏轉位置來看，A1偏轉的比A還大，說明這兩表使用的量程不同。由此得出：A1的量程為00.6A量程，A的量程為03A量程。00.6A量程的分度值是0.02A，所以A1的示數是0.4A.03A量程的分度值是0.1A，所以A的示數是1.5A；根據并聯電路電流規律：I＝I1+I2，以通過燈L2的電流：I2＝II1＝1.5A0.4A＝1.1A，即電流表A2示數為1.1A.

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】小張駕駛一輛額定功率為35千瓦、效率為30%的汽車在一段平直的公路上勻速行駛，在額定功率下行駛1小時至少需要_____L汽油（汽油的熱值為3.5×107J/L）；若行駛的速度為72km/h，則汽車受到的阻力為_____N，汽油屬于_____能源（選填“可再生”或“不可再生”）。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖是“比較不同物質吸熱的情況”的實驗裝置．

（1）在圖1兩個相同的燒杯中分別裝有 __________ 相等的水和食用油；

（2）水和食用油吸熱的多少是通過 __________ 來反映的（溫度計示數上升量/加熱時間）；

（3）對圖示的實驗裝置，請說出它的不足之處 __________ ；

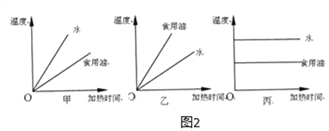

（4）圖2中能合理反映該實驗結果的圖象是 __________ （選填“甲”“乙”或“丙”）．
