【題目】如圖所示為滑動變阻器的四種接線方法．當滑片P向右移動時，電路中的電阻變大的接法是（ ）
A.
B.
C.
D.
【答案】B
【解析】解：要使P向右移動時，電路中的電阻變大，即接入電路的下面的電阻絲的長度變長．
A、接線柱C、B接入電路，滑片P向右移動時，接入電路的電阻絲PB的長度變短，所以電路中的電阻變�。还�A不符合題意．
B、接線柱A、D接入電路，當滑片P向右移動時，接入電路的電阻絲AP的長度變長，所以電路中的電阻變大．故B符合題意．
C、接線柱A、B接入電路，整個電阻絲全部接入電路，無論滑片P如何移動，滑動變阻器接入電路的電阻值都為滑動變阻器的最大阻值，不發生變化．故C不符合題意．
D、接線柱B、D接入電路，滑片P向右移動時，接入電路的電阻絲PB的長度變短，所以電路中的電阻變�。�D不符合題意．
故選B
名師伴你成長課時同步學練測系列答案科目：初中物理 來源： 題型：
【題目】如圖甲所示為探究“浮力大小與物體浸入水中深度的關系”的實驗裝置。先在彈簧測力計的下端掛一個金屬圓柱體，測出金屬圓柱體的重力，然后讓圓柱體緩慢地浸入水中，記錄從圓柱體底面剛接觸水面開始，到完全浸沒水中（未接觸容器底部），不同深度h時彈簧測力計的示數，得到彈簧測力計示數F示和圓柱體受的浮力F浮隨h變化的圖像如圖乙所示。
（1）其中圓柱體受的浮力F浮隨h變化的圖像是圖乙中的_________（選填“①”或“②”）；
（2）從圖乙中可以得出：浸在液體中的物體受到浮力大小與物體排開液體體積__________，浸沒在液體中的物體受到浮力大小與浸沒的深度_______。（均選填“有關”或“無關”）
（3）從圖乙可求得金屬圓柱的質量為_______ kg，體積為________ m3，密度為________ kg/m3。
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】用電流表和電壓表測額定電壓是2.5V小燈泡正常發光時的功率．
（1）在圖甲中，已完成了一部分的電路連接，請你繼續完成實驗電路的連接．
（2）在閉合開關之前，圖中滑動變阻器的滑片應放在 端．（填：“左”或“右”）
（3）測量時，小燈泡正常發光時通過小燈泡的電流如圖乙所示，則電流表的示數是 A，小燈泡的額定電功率是 W．
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示電路，電源兩端電壓保持不變．閉合開關S，當滑動變阻器的滑片P向右滑動時，下列判斷正確的是（ ）
A．電壓表V1示數變小，電壓表V2示數變大，電流表示數變小
B．電壓表V1示數變大，電壓表V2示數變小，電流表示數變小
C．電壓表V1示數變小，電壓表V2示數變小，電流表示數變小
D．電壓表V1示數變大，電壓表V2示數變大，電流表示數變大
查看答案和解析>>
科目：初中物理 來源： 題型：

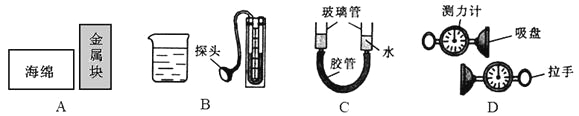

【題目】利用下列器材，不能完成的實驗是（ ）
A．探究壓力作用效果與受力面積的關系
B．準確地測量液體壓強的大小
C．探究連通器的特點
D．證明大氣壓強的存在
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】如圖所示的電路中a、b是電表，閉合開關要使電燈發光，則（ ）
A. a、b都是電流表
B. a、b都是電壓表
C. a是電流表，b是電壓表
D. a是電壓表，b是電流表
查看答案和解析>>
科目：初中物理 來源： 題型：
【題目】關于熱機效率，下列說法中正確的是（ ）
A．熱機做的有用功多，效率一定高
B．熱機的功率大，效率一定高
C．熱機單位時間內耗費的燃料少，效率一定高
D．以上說法都不對
查看答案和解析>>
