【題目】圖甲是一臺常用的電熱飲水機，下表是它的銘牌數據，圖乙是它的電路原理圖，其中S是溫控開關，R1是定值電阻，R2是加熱電阻．當S閉合時，飲水機處于加熱狀態；當S斷開時，飲水機處于保溫狀態

（1）在加熱狀態下，飲水機正常工作時電路中的電流是多大?

（2）飲水機正常工作時，將熱水箱中的水從20℃加熱到90℃．需用時14min[水的比熱容為4.2×103J/(kg·℃)]．求此加熱過程中：①水吸收的熱量； ②飲水機的加熱效率．

（3）求電阻R1的阻值(保溫功率是指整個電路消耗的功率)，

【答案】（1）2A ； （2）①2.94×105J；②79.5% ； （3）110Ω

【解析】（1）由P＝UI可知，在加熱狀態下，飲水機正常工作時電路中的電流：I＝＝2A；

（2）①由ρ＝可知，熱水箱中的水質量：m＝ρ水V＝1.0×103kg/m3×1×10-3m3＝1kg，水吸收的熱量：Q吸＝cm（t2-t1）＝4.2×103J/（kg℃）×1kg×（90℃-20℃）＝2.94×105J；②電流做的功：W＝P加熱t＝440W×14×60s＝3.696×105J，飲水機的加熱效率：η＝×100%＝×100%79.5%．③由圖示電路圖可知，開關S閉合時，只有R2接入電路，電路處于加熱狀態，電阻R2阻值R2＝＝110Ω.

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】小紅做測量“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω。

（1）連接電路時開關應________

（2）請你用筆畫線代替導線，將圖甲中的實物電路連接完整．____

（3）閉合開關前，圖中滑動變阻器的滑片P應位于________ （選填“A”或“B”）端．

（4）小紅移動滑片P到某一點時，電壓表示數如圖乙所示為________ V，若她想測量小燈泡的額定功率，應將圖中滑片P向________ （A/B）端移動，使電壓表的示數為________ V

（5）小紅移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I－U 圖像，根據圖像信息，可計算出小燈泡的額定功率是________ W．

（6）小勇同學在實驗中連接好電路，閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是________

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在“研究杠桿平衡條件”的實驗中，杠桿刻度均勻，每個鉤碼的質量都相等.

（1）實驗開始時，杠桿如圖甲所示處于靜止狀態.為使杠桿在水平位置平衡，應將兩端的平衡螺母向________移動（選填“左”或“右”）.

（2）調節杠桿水平平衡后，在杠桿上掛了如圖乙所示2組鉤碼.此時，杠桿在水平位置是否平衡：________（選填“平衡”或“不平衡”）.

（3）用彈簧測力計和鉤碼配合使用，也可以研究杠桿平衡條件.如圖丙所示，若每個鉤碼的質量是50g，則可用量程為0～5N的彈簧測力計在________處（選填“A”、“B”或“C”）豎直向上拉杠桿，使其在水平位置平衡，獲取實驗數據.

查看答案和解析>>

科目：初中物理 來源： 題型：

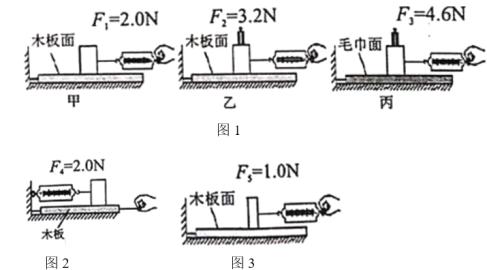

【題目】如圖1所示，是小南“探究滑動摩擦力的大小與什么因素有關”的實驗過程；
