【題目】如圖所示電路中，R為一滑動變阻器，P為滑片，若將滑片向下滑動，則在滑動過程中，下列判斷錯誤的是（ ）

A．電源內電路消耗功率一定逐漸增大

B．燈泡B一定逐漸變暗

C．電源效率一定逐漸減小

D．R上消耗功率一定逐漸變小

【答案】D

【解析】

試題分析：將滑動片向下滑動時，變阻器接入電路的電阻減小，外電路總電阻減小，根據閉合電路歐姆定律得知，總電流I增大，路端電壓U=E-Ir，I增大，U減��；由P內=I2r可知電源內電路消耗功率一定逐漸增大，選項A正確；因R1兩端電壓增大，則B兩端的電壓減小，燈泡B一定逐漸變暗，選項B正確；電源的效率：，故隨外電阻的減小，電源效率一定逐漸減小，選項C正確；把滑動變阻器等效為外電路，其余部分為內電路，因為當外電路電阻等于內阻時，外電阻消耗的功率最大，故電阻R上的功率無法判斷，選項D錯誤；故選D．

練習冊系列答案
相關習題

科目：高中物理 來源： 題型：

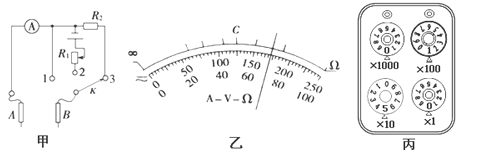

【題目】某同學制作了一個簡單的多用電表，圖甲為電表的電路圖。已知選用的電流表內阻Rg=5Ω、滿偏電流Ig=25mA，當選擇開關接3時為量程100V的電壓表。該多用電表表盤如圖乙所示，下排刻度均勻，C為上排刻度線的中間刻度，由于粗心上排刻度線對應數據沒有標出。

（1）若指針指在圖乙所示位置，選擇開關接1時其讀數為 ；選擇開關接3時其讀數為

（2）為了測該多用電表電阻檔的電阻和表內電源的電動勢，這位同學在實驗室找到了一個電阻箱，設計了如下實驗：

①將選擇開關接2，紅黑表筆短接，調節R1的阻值使電表指針滿偏；

②將電表紅黑表筆與電阻箱相連，調節電阻箱使電表指針指C處，此時電阻箱的示數如圖丙，則C處刻度應為 ．

③計算得到多用電表內電池的電動勢為 V。（保留2位有效數字）

（3）調零后將電表紅黑表筆與某一待測電阻相連，若指針在圖乙所示位置，則待測電阻的阻值為____ Ω。（保留2位有效數字）

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】如圖所示，一條長為L的絕緣細線，上端固定，下端系一質量為m的帶電小球，將它置于電場強度為E、方向水平向右的勻強電場中，當小球平衡時，懸線與豎直方向的夾角α＝45°。

（1）小球帶何種電荷？電荷量為多少？

（2）若將小球向左拉至懸線呈水平位置，然后由靜止釋放小球，則放手后小球做什么運動？經多長時間到達最低點？

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】如圖所示，ABCD為勻強電場中相鄰的四個等勢面，相鄰等勢面間距離為5cm．一個電子僅受電場力垂直經過電勢為零的等勢面D時，動能為15eV（電子伏），到達等勢面A時速度恰好為零．則下列說法正確的是（ ）

A. 場強方向從A指向D

B. 勻強電場的場強為100V/m

C. 電子經過等勢面C時，電勢能大小為5eV

D. 電子在上述等勢面間運動的時間之比為1：2：3

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】如圖所示，光滑的平行金屬導軌水平放置，電阻不計，導軌間距為l，左側接一阻值為R的電阻。區域cdef內存在垂直軌道平面向下的有界勻強磁場，磁場寬度為s。一質量為m、有效電阻為r的金屬棒MN置于導軌上，與導軌垂直且接觸良好，受到（為金屬棒速度）的水平外力作用，從磁場的左邊界由靜止開始運動，測得電阻兩端電壓隨時間均勻增大。（已知：l＝1 m，m＝1 kg，R＝0．3 Ω，r＝0．2 Ω，s＝1 m）

（1）判斷該金屬棒在磁場中是否做勻加速直線運動？簡要說明理由；

（2）求加速度的大小和磁感應強度B的大��；

（3）若撤去外力后棒的速度v隨位移x的變化規律滿足，且棒在運動到ef處時恰好靜止，則外力F作用的時間為多少？

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】關于坐標系，下列說法正確的是(　　)

A. 建立坐標系是為了定量描述物體的位置和位置變化

B. 坐標系與參考系都是為了研究物體的運動而引入的

C. 物體做直線運動時必須建立平面直角坐標系

D. 物體在平面內做曲線運動，需要用平面直角坐標系才能確定其位置

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】在一個傾斜的長冰道上方，一群孩子排成隊，每隔1s有一個小孩從某一起始線開始往下滑。一游客對著冰道上的孩子拍下一張照片，如圖所示，照片上有甲、乙、丙、丁四個孩子。他根據照片與實物的比例推算出乙與甲、乙與丙兩孩子間的距離分別為12．5m和17．5m，請你據此求解下列問題。（取g=10m/s2）

（1）若不考慮一切阻力，小孩下滑的加速度是多少?

（2）拍照時，最下面的小孩丁的速度是多大?

（3）拍照時，在小孩甲上面的冰道上正在下滑的小孩子有幾個?

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】關于功，下列說法中正確的是： （ ）

A. 因為功有正負，所以功是矢量

B. 力對物體不做功，說明物體一定無位移

C. 功的多少是由力的大小和物體在力的方向上的位移的大小確定的

D. 力對物體做功少，說明物體的受力一定小

查看答案和解析>>

科目：高中物理 來源： 題型：

【題目】航天飛機在進入繞地球做勻速圓周運動的軌道后，有宇航員走出機外，他將【 】

A. 仍沿原軌道做勻速圓周運動 B. 由于慣性做勻速直線運動

C. 向著地球中心方向落向地球 D. 做平拋運動

查看答案和解析>>
